知識中心 五軸深孔鉆常用Table type-AC軸設定范例

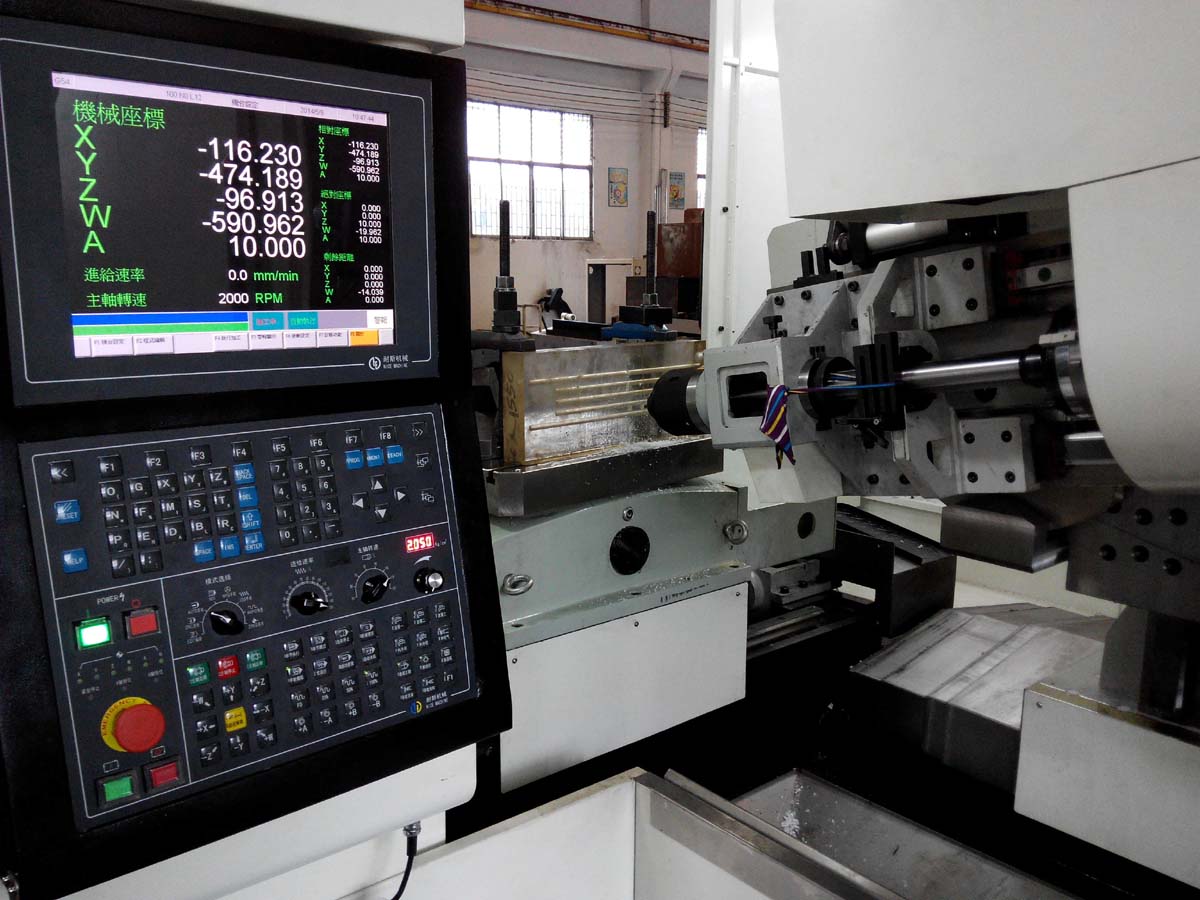

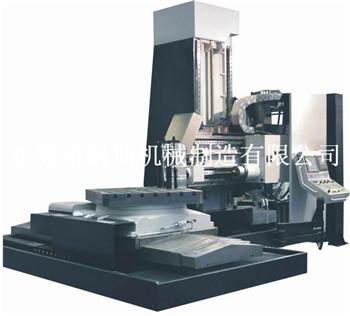

五軸多功能數控鉆銑床，集銑削、深孔加工于一體，讓一次裝夾實現多面多工序加工成為可能。
1、主軸（A軸）向上15度，向下25度高精度旋轉。
2、主軸具有強力銑削功能（可安裝刀盤）。
3、可配噴吸鉆，實現高效率、高精度、高光潔度的大孔加工，光潔度可達0.4~0.8。
4、機床主體均為高強度鑄件，具有高強度、高剛性，為機床的平穩運行提供有效保證。
使用行業：模具、機械制造行業，主要用于復雜零件的銑削，深孔加工。
五軸深孔鉆常用Table type-AC軸設定范例
一.機臺類型:雙旋轉工作臺
第一軸設置:A軸,旋轉行程設置為-110~15度;
第二軸設置:C軸,旋轉行程設置為360度;
二. 旋轉軸定位:加工時和旋轉軸有關的誤差,原因是除了軸心偏移之外,也可能是旋轉軸定位不佳造成,所以如果能先進行旋轉軸定位則當誤差出現時,就能先將可能出現的誤差來源范圍縮小,旋轉軸的定位誤差補償方式跟線軸的節距補償一樣,只要將各位置的誤差填入補償表即可.
進行旋轉軸定位需使用精密儀器,一般機械工廠不會購買此類貴重設備,所以旋轉軸定位是五軸深孔鉆的一個大難題,如果工廠內沒有相應的量測設備,此步驟只能不作量測,如果后續使用過程中有誤差出現,就假設為軸心偏移造成,并以此來作調整.
