合模機是一種專業的模具研配設備，主要用在模具制作后期研配時對上下模,用不同的壓力加壓合模。它采用多種可靠裝置，裝有移動工作臺合模定位裝置、上移動翻轉鎖緊裝置、機械翻轉裝置、液壓頂桿、模具滑塊控制、安全防落裝置等。它采用PLC電控技術，裝有電控箱、電控操作盤，以及電磁比例閥。合模機操作安全簡便，有效提高了模具的生產效率和產品質量，能延長模具壽命，縮短模具制作周期，使模具生產得到更好的安全保障。

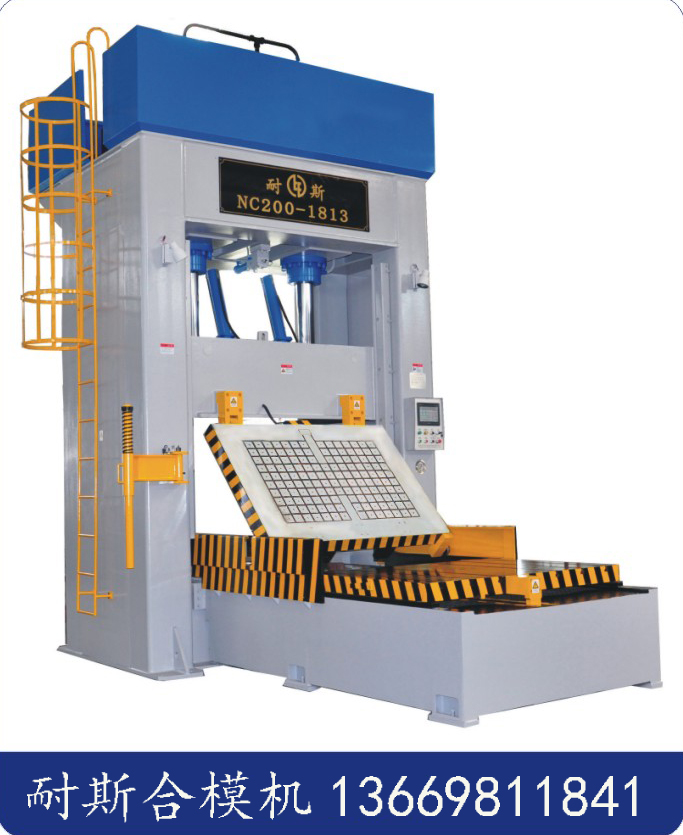

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1．機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2．壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3．磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4．安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5．液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6．液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7．系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。

二、合模機的力學分析及技術要求：
1、立式機：主缸作用力：F（總噸位）
機架底座的切應變?yōu)?r（即變形量）
機架底座、工作臺以及模具底座沿B-B切面面積為A
因此，無論其機架，工作臺強度有多大都會產生變形，這樣在模具修配過程中會產生中間部位壓印效果較差（由外向內逐漸減弱）。
另：由于模具上下兩面不是絕對平行，且滑臺須上下運動，其上下兩工作臺不能做到完全平行，因此，油缸與滑臺須實現浮動連接，靠模具分形面及自身的定位精度實現定位。
所以要求：a、工作臺平面度高

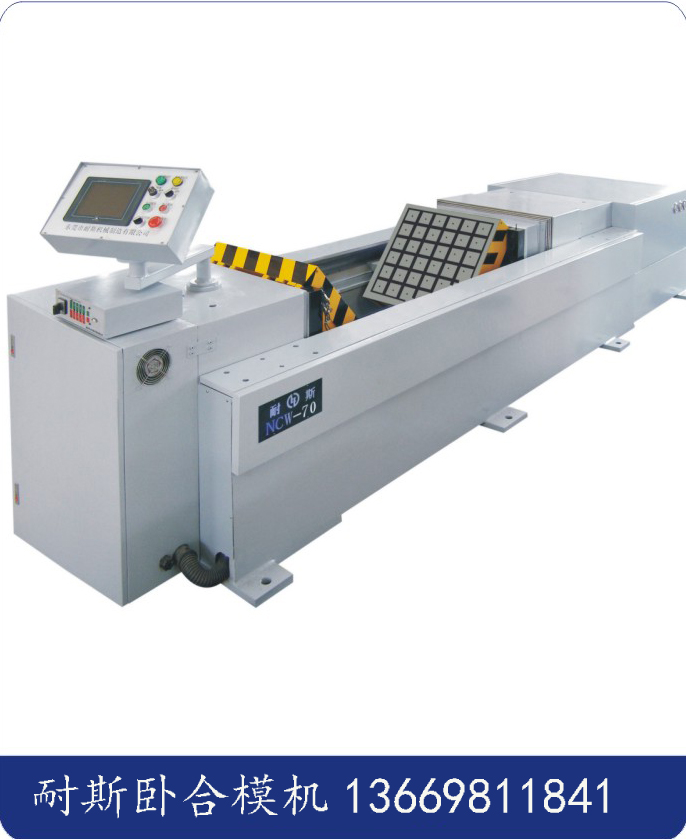

b、工作臺重復精度高 2、臥式機：油缸作用力：F（總噸位）
格林柱長：L
按以上計算得知：墻板在壓力作用下會向后翻動，因此修模精度沒有立式機高，其轉動量的大小檢測方法如下：在墻板后上方裝一百分表，其表頭與墻板接觸，然后加壓，其差值為轉動量。三、立式、臥式合模機的優、缺點比較：立式臥式優點：工作方便，飛模精度高優點：占地空間小，造價低缺點：占地空間大，造價高缺點：工作不便，飛模精度低四、壓板式、磁盤式優、缺點：壓板式磁盤式優點：工作臺變形小，且平面度高優點：裝夾方便，可直接飛A、B板缺點：裝夾不便，不能直接飛A、B板缺點：工作臺易變形（低碳鋼）五、合模機的檢驗方法：
1、重復精度檢測：
a、上工作臺鎖緊油缸只要能插入即可，無需檢測，但銅套與軸間隙不易過大。
b、下工作臺重復精度檢測方法：在下工作臺后邊放一工作臺，并將兩個百分表固定其上，且百分表固定后有一定的予壓值，并記錄
為m，使下工作臺往復運動，到位后分別記錄每次值m1、 m2、 m3、其最大值與最小值之差為重復精度≤0.05mm。
2、上下工作臺平行度檢測：
用4根直徑50等高圓棒（或等高塊）放置于下工作臺上，使主缸下降至等高圓棒上，稍加壓力

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1．機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2．壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3．磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4．安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5．液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6．液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7．系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。

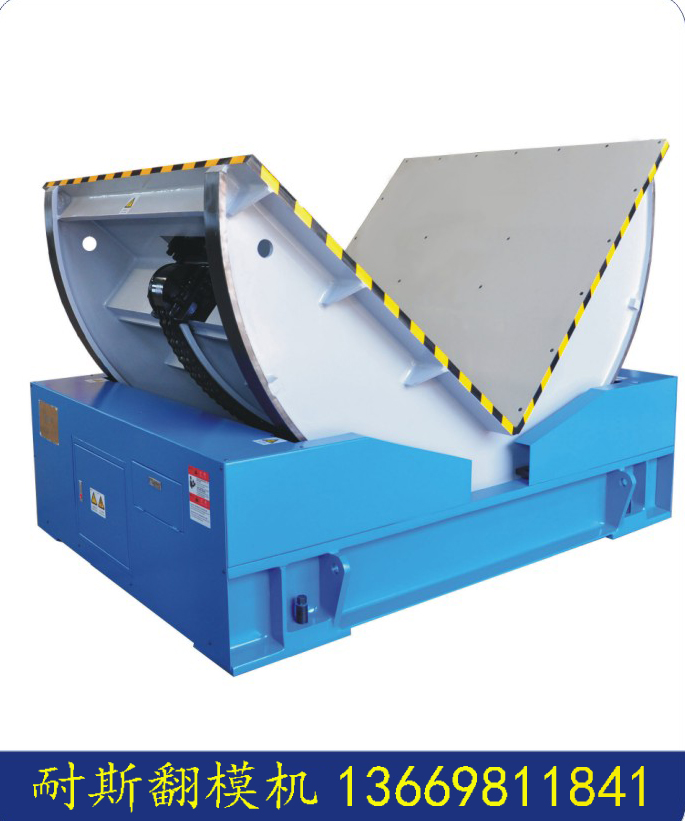

東莞耐斯機械翻模機平板翻模機特點：
液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。
耐斯平板翻模機的主要特點：
1、機器可下沉安裝,不占用生產空間。
2、采用進口電氣配件，安全、可靠，操作方便。
2、兩塊模板分開翻轉，平時不使用設備時在平放。
3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。

NCF系列翻模機技術參數：

型號	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻轉能力(T)	5	10	15	20	30	50
翻轉時間	20	25	30	35	40	50
臺面尺寸	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
臺面高度	550	700	750	760	870	1000
外形尺寸	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸	430	500	550	600	700	850
電機功率(Kw)	1.5	3	4	5.5	5.5	7.5
機床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8

輪胎合模機概述及特點

1、本機主要用于輪胎模具的修配。
（1）、該機采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作簡便。
（2）、該機下工作臺采用球墨鑄鐵，通過時效處理，鋼性好，強度大，工作臺變形小，并且
平面度高。
（3）、該機采用獨特的吸震裝置，液壓沖擊小，保證設備精度。
（4）、該機具有低壓保護功能，且具有快速沖壓功能，使壓印紅丹效果較好。
2、本機結構：
（1）、本機機架為整體式焊接框架結構，其機架經振動時效處理，變形小。
（2）、滑臺為焊接結構，經振動時效處理，變形小。其上端與主油缸連接，下面與上工作臺焊接一體，滑臺與導軌之間有自潤滑滑塊，安裝在滑臺四個角的45度斜面上?；_在2個主油缸的作用下，沿導軌上下直線運動。在左右支架的兩個對角上裝有防落裝置，以防止滑臺意外落下。
（3）、下工作臺：下工工作臺通過液壓馬達驅動，實現工作臺往返直線運動，下工作臺回位后通過定位裝置實現定位及鎖緊。
（4）、上工作滑臺：上工作臺里裝有提升油缸一條，通過人機界面可以設定提升力的大小。
（5）、導軌安裝在左、右支架內側，并可調整，四根45度斜面導軌為球墨鑄鐵刮研而成，變形小、耐磨。導軌與滑臺之間有自潤滑滑塊，無須潤滑。
（6）、下平臺：下平臺與機架螺栓連接，并通過調整螺栓可以調整其高度，其上面裝有移出導軌。
（7）、本機主機架前后各安裝一個防落支架，當防落支架進入工作臺下時電機自動停止運轉，防落支架未從工作臺下移出時電機無法啟動。
（8)、本機下工作臺依據客戶需要中間開孔直徑650通孔一個，并且此孔于主機架底座孔相通，方便客戶修模使用。
3、液壓部分：
（1）、主油缸：Ø200 ×Ø140×750 2個
（2）、油泵：PFED-4131085/28
（3）、移出結構使用液壓馬達，輸出力大，并且安裝維修方便，密封件使用常用規格。
（4）、液壓系統中的壓力調整采用比例閥控制，具有節能和降低液壓系統的復雜性，方便
維修。
（5）、油壓系統采用差動回路，具有節能效果。該系統還具有低壓保護功能，以防止小的碰穿和插穿位的損傷。另外，本機還具有國內獨一無二的快速沖壓功能，使壓印紅丹效果好。該系統采用了獨特的吸震裝置，減小液壓沖擊，保證設備精度。
（6）、左或右機架后側裝有一組預備油缸接口。
4、電氣部分：
（1）、本機電器采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作方便；所有動作互鎖，安全可靠。
（2）、滑臺位置通過位置傳感器與PLC相連并加控制，工作臺壓力通過PLC比例控制。
（3）、設備后面安裝兩條光幕進行保護，安全系數高。
（4）、設備前面安裝1個緊急停止開關，急停按下時，油泵、電機停止運轉。
（5）、本機PLC使用日本歐姆龍公司的產品，其他電器原件使用日本歐姆龍、富士等公司的產品。
輪胎合模機技術規格：

序號	規格項目	單位 Unit	NCY120	備注
1	最大合模力	T	120	可調節
2	最大提升力	T	40
3	最小開檔	mm	250
4	開模空間	mm	1000
5	下工作臺承重	T	16
6	下工作臺重復精度	mm	<0.05
7	工作臺尺寸	mm	1800x1800
8	快速上下速度	mm/s	80/80
9	慢速上下速度	mm/s	<25
10	加壓速度	mm/s	6
11	中間缸最大提升力	T	5	可調節
12	頂出行程	mm	250
13	下工作臺移出行程	mm	3800	鏈條結構
14	電機功率	kw	15KW	節能
15	機床占地尺寸	mm	4450X2850
16	機床高度	mm	3460
17	機床重量	T	19
