立式合模機,飛模機的使用方法及技巧,耐斯翻模機,合模機,飛模機,棒料深孔鉆,五軸深孔鉆

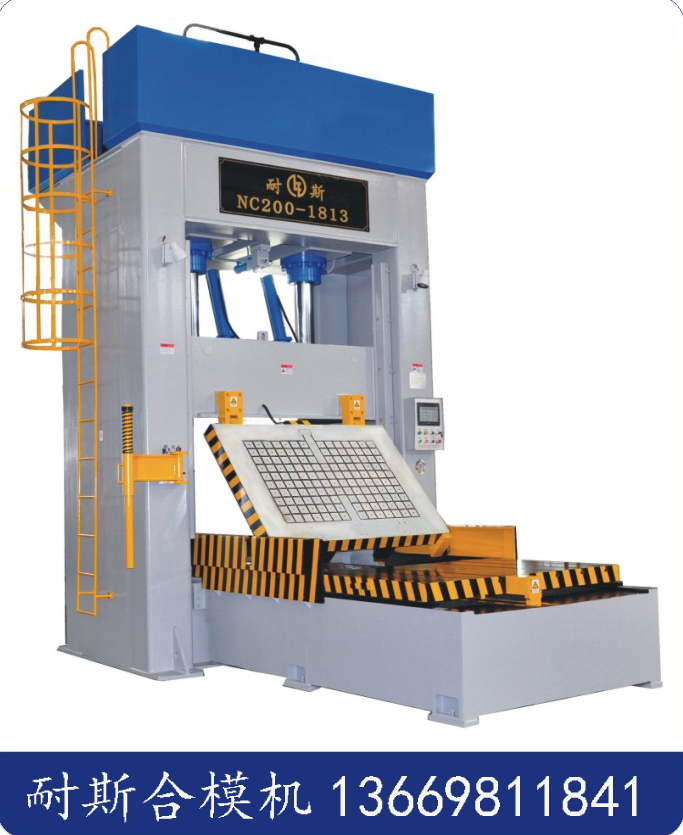

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。

產品特點及結構示意圖

產品特點
NCF系列立式合模機是耐斯公司在吸收國內外同類產品精華的基礎上進行設計開發的主要產品，該產品主要應用于各種塑膠模具、五金壓鑄模具的修配。它以簡便快捷的自動方式代替了傳統采用銅棒敲打的落后飛模方式，大大地提高了飛模的效率和精度。本公司所生產的立式合模機具有如下特點：
1、采用框架結構并經過回火處理，剛性好、變形量小;
2、液壓系統采用差動回路、節能（裝機容量小）;
3、采用了安全光柵等多種安全措施，使設備運行安全可靠;
4、系統裝有吸震裝置，液壓沖擊小，運行平穩可靠;
5、系統采用低壓保護措施, 防止碰穿、插穿位損壞；
6、采用PLC控制及人機界面操作。
7、遙控鎖模、開模操作。(需選配)

產品結構示意圖

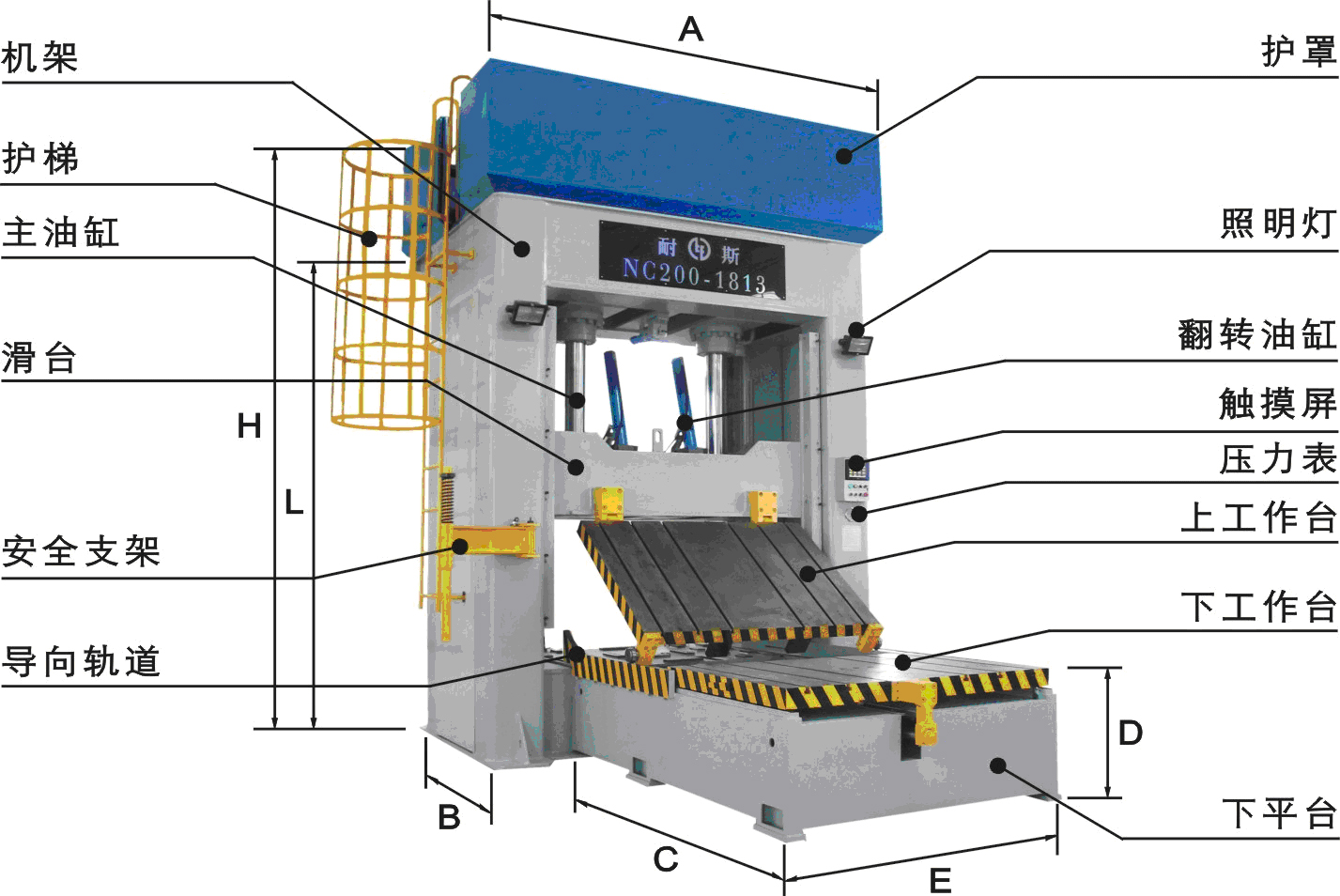

正視圖

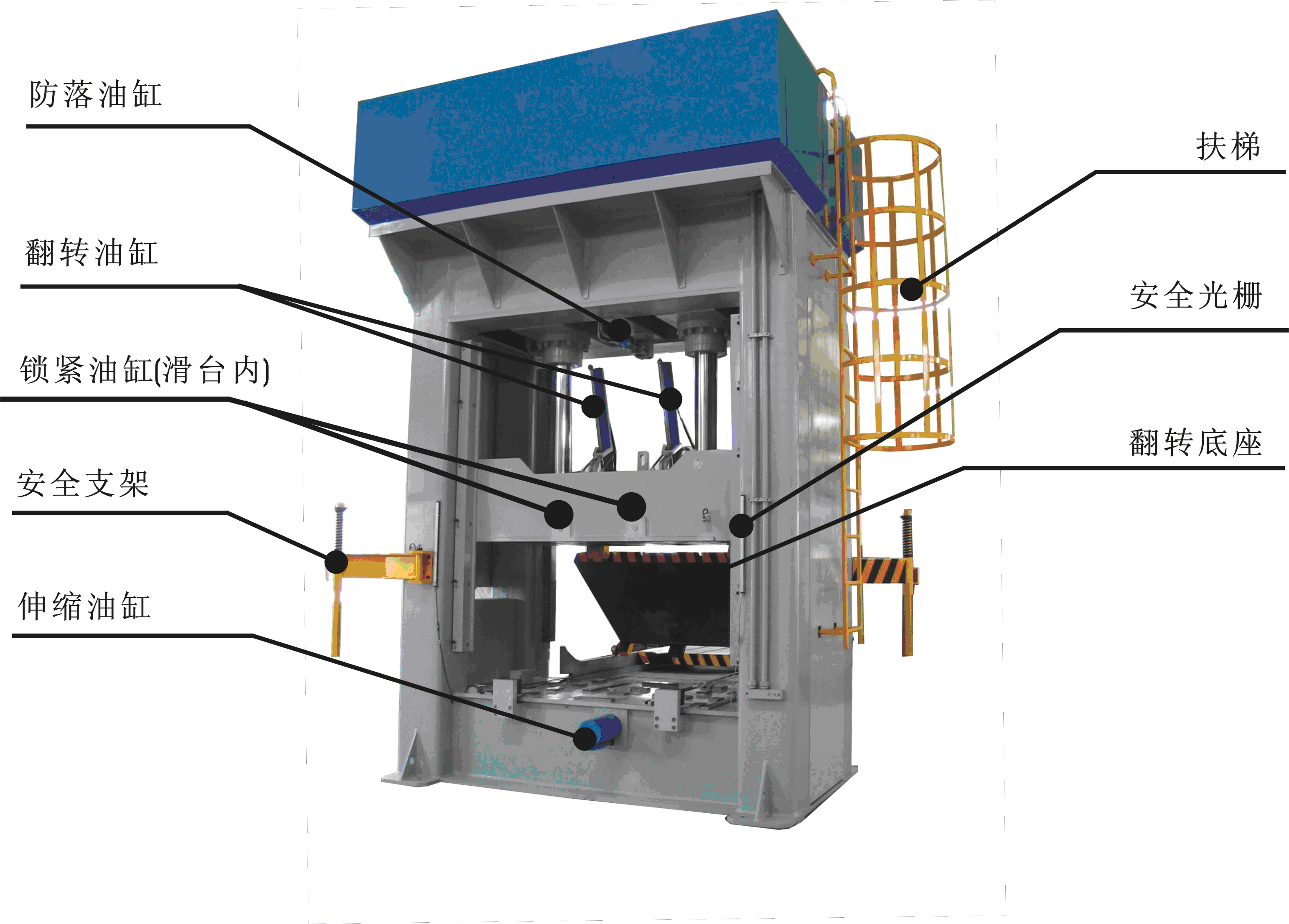

后視圖

【設備實物可能與圖樣不完全一致，如有不符，以實物為準！】

合模機操作說明

開機

1、第一次開機前請確認電源是否為3φ 380V電源，接線是否正確，電機運轉方向是否正確，接地是否良好。
2、打開控制柜中的空氣開關，然后再將操作面板上的電源開關切換到ON位置，此時人機
界面會亮起，并處于自動畫面。
3、將兩個安全支架打開，并用定位銷固定其位置。
4、啟動電機之前，請先執行急停/復位按扭一次。
5、按下綠色電機啟動按扭，電機運轉，同時綠色運轉指示燈亮起。

關機

1、退出人機界面上的所有動作指令。
2、按下紅色電機停止按扭，電機停止運轉。
3、將操作面板上的電源開關置于OFF位置。
4、關掉控制柜中的空氣開關。
5、將兩個安全支架旋至機架內上下工作臺之間，并用定位銷固定其位置。

人機界面的操作

1、當機器通電后，人機界面會亮起，并處于自動畫面。
2、通過操作面板上的ON/OFF開關，來選擇手動和自動狀態。
3、在人機界面的右下角FASTSEL(快選窗口)按鍵，用手指輕輕點一下，會彈出一個對話框,里面有自動、手動、加壓、I/O表等畫面，然后選中你所要的畫面，此時人機界面會自動切換到相應的畫，并關閉當前畫面。

4、若選擇為自動，人機界面會自動切換到自動畫面這一頁，里面有合模、開模、上模翻出、上模翻回、下模移出、下模移回等六個工作按鍵，此六個按鍵均為切換型按鍵,只要用手指輕輕一點，就會完成相應的動作。到位后按扭自動復位，在運動過程中也可以隨時關掉命令按扭，機器停止相應的動作。
4.1、當更換不同模具進行修模時，有兩個參數需要設定，一個是快慢速轉折點，另一個是合模停止點，其設定方法有兩種:

用手指輕點數字區，在人機界面中會自動出現一個小數字鍵盤，輸入相應的數字后，按一下確認鍵即可?？炻俎D(zhuǎn)折點的值一定小于合模停止點的值?？炻俎D(zhuǎn)折點即為主缸運動時快速、慢速轉換的位置，而合模停止點即為上工作臺與模具剛剛接觸的位置。所以，不同大小的模具他們下降的位置也不同，在使用自動之前，請先設定好相應的參數。
直接用“寫入值”按鍵將數值寫入到相應的參數中，具體操作如下:
1. 按下自動畫面中的“參數設定”按扭，用“合模”鍵將上工作臺下降至模具表面。（注：因本機具有低壓保護功能，合模時基本上是靠自重下降，所以即使上、下模具中間有異物，只要不加壓對模具不會造成傷害。）
2. 關掉“合模”按扭，用合模停止點的“寫入值”按扭將編碼器的當前值寫入到“合模停止點”的參數里面，用壓板（或充磁）分別將模具的上、下模固定在工作臺上，然后用“開模”按扭將模具打開。
3. 當模具的導柱與導套分開約5—10厘米時，關掉“開模”按扭，用同樣的方法，將該值寫入到“快慢速轉折點”的參數中。
4. 然后關掉“參數設定”按扭，此時參數設定已經完成，可以進行修配模具了。
5. 4.2、在自動畫面中有“備用缸出”、“備用缸回”、“頂針板出”、“頂針板回”等四個復歸型按扭，當按住此按扭時，機器就執行相應的動作，放手就停止，若首次試頂針時，請用點動的方式將頂針推出。

  4.3、若用最大合模力合模效果仍不理想時，可采用快速沖壓方式配模，其操作如下：
  先用“開模”按扭將模具的上、下模分開，使上下模距離約8-10厘米，但模具的導
  柱與導套不能脫開，然后將控制箱上的“手/自動”切換開關切換到手動狀態，選擇
  “快速沖壓”按扭，上模快速向下運動，當聽到碰撞聲之后請立即放掉“快速沖壓”
  按扭，每次沖壓以兩次為宜。
6. 若選擇手動時，人機會自動切換到手動畫面，此畫面中一共有16個按鍵，其中12個按鍵均為切換型按扭，當你要執行某個動作時，找到相應的按扭，輕輕點一下，此時會看到里面的字體會變成藍色, 當執行完這個動作時，該按扭將被自動關閉。
7. 注意：
8. 在用手動操作畫面時，觸摸屏上只允許打開一個操作按扭，動作完成后，再進行下一個動作，切忌同時打開多個操作按扭。
9. 當選擇手動畫面中的備用缸出、備用缸回時，此按扭為復歸型按扭，需要用手按住該按扭才能執行相應的動作。若選擇主缸快上、主缸快下時，此按扭為復歸型按扭，操作同上，當主油缸快上到位和下到位時，為了減少液壓沖擊對系統的損害，須放開該控制按扭，停止其相應的操作。
10. 6、當選用加壓時，人機界面會自動切換到加壓窗口，可根據模具的大小或?qū)嶋H情況，選擇適當?shù)膰嵨话存I后，再用手指按一下“加壓”按扭，此時即為加壓狀態，在加壓時,主缸會慢下, 壓力表所指示的壓力漸漸增大，當加壓完成時，系統保持壓力一定時間后卸壓，當卸壓完成之后，剛才所選噸位按扭命令自動被清除，即完成加壓過程。也可通過手動設定來設定任意噸位，其操作方法與上相同。
