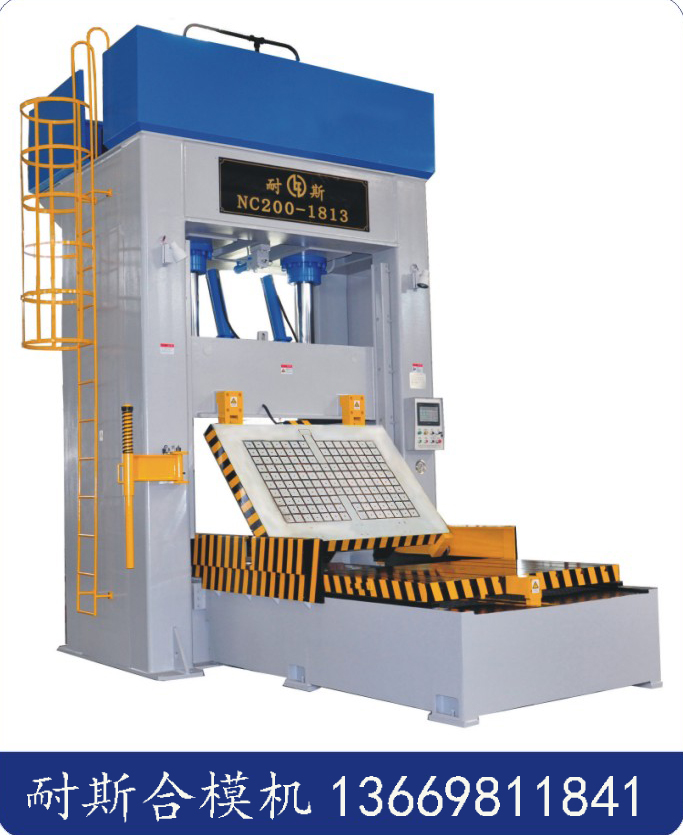

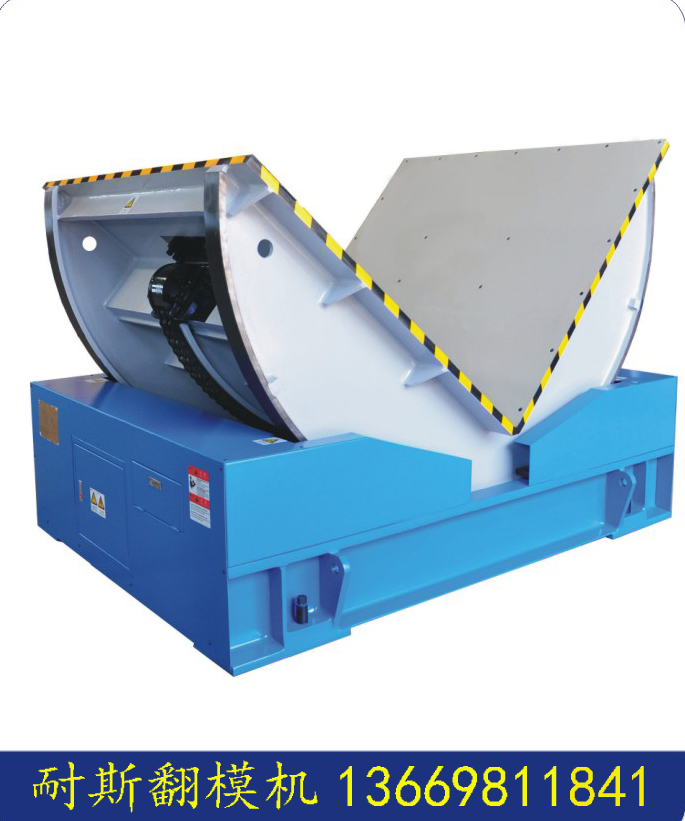

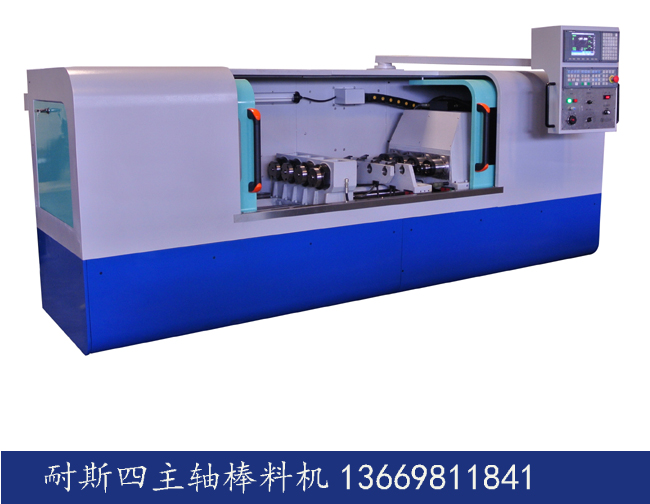

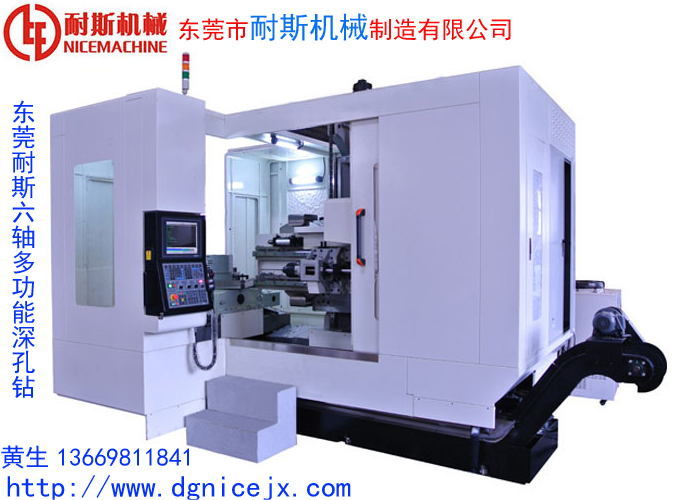

新聞動態 價格最便宜的300噸合模機,飛模機,翻模機,深孔鉆,棒料深孔鉆,CNC磁盤 東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。 耐斯NC立式合模機特點： 1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。 2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。 3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。 4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。 5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。 6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。 7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。    東莞耐斯機械翻模機平板翻模機特點： 液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。 耐斯平板翻模機的主要特點： 1、機器可下沉安裝,不占用生產空間。 2、采用進口電氣配件，安全、可靠，操作方便。 2、兩塊模板分開翻轉，平時不使用設備時在平放。 3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。 NCF系列翻模機技術參數：
輪胎合模機概述及特點 1、本機主要用于輪胎模具的修配。 （1）、該機采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作簡便。 （2）、該機下工作臺采用球墨鑄鐵，通過時效處理，鋼性好，強度大，工作臺變形小，并且 平面度高。 （3）、該機采用獨特的吸震裝置，液壓沖擊小，保證設備精度。 （4）、該機具有低壓保護功能，且具有快速?zèng)_壓功能，使壓印紅丹效果較好。 2、本機結構： （1）、本機機架為整體式焊接框架結構，其機架經振動時效處理，變形小。 （2）、滑臺為焊接結構，經振動時效處理，變形小。其上端與主油缸連接，下面與上工作臺焊接一體，滑臺與導軌之間有自潤滑滑塊，安裝在滑臺四個角的45度斜面上?；_(tái)在2個主油缸的作用下，沿導軌上下直線運動。在左右支架的兩個對角上裝有防落裝置，以防止滑臺意外落下。 （3）、下工作臺：下工工作臺通過液壓馬達驅動，實現工作臺往返直線運動，下工作臺回位后通過定位裝置實現定位及鎖緊。 （4）、上工作滑臺：上工作臺里裝有提升油缸一條，通過人機界面可以設定提升力的大小。 （5）、導軌安裝在左、右支架內側，并可調整，四根45度斜面導軌為球墨鑄鐵刮研而成，變形小、耐磨。導軌與滑臺之間有自潤滑滑塊，無須潤滑。 （6）、下平臺：下平臺與機架螺栓連接，并通過調整螺栓可以調整其高度，其上面裝有移出導軌。 （7）、本機主機架前后各安裝一個防落支架，當防落支架進入工作臺下時電機自動停止運轉，防落支架未從工作臺下移出時電機無法啟動。 （8)、本機下工作臺依據客戶需要中間開孔直徑650通孔一個，并且此孔于主機架底座孔相通，方便客戶修模使用。 3、液壓部分： （1）、主油缸：Ø200 ×Ø140×750 2個 （2）、油泵：PFED-4131085/28 （3）、移出結構使用液壓馬達，輸出力大，并且安裝維修方便，密封件使用常用規格。 （4）、液壓系統中的壓力調整采用比例閥控制，具有節能和降低液壓系統的復雜性，方便 維修。 （5）、油壓系統采用差動回路，具有節能效果。該系統還具有低壓保護功能，以防止小的碰穿和插穿位的損傷。另外，本機還具有國內獨一無二的快速?zèng)_壓功能，使壓印紅丹效果好。該系統采用了獨特的吸震裝置，減小液壓沖擊，保證設備精度。 （6）、左或右機架后側裝有一組預備油缸接口。 4、電氣部分： （1）、本機電器采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作方便；所有動作互鎖，安全可靠。 （2）、滑臺位置通過位置傳感器與PLC相連并加控制，工作臺壓力通過PLC比例控制。 （3）、設備后面安裝兩條光幕進行保護，安全系數高。 （4）、設備前面安裝1個緊急停止開關，急停按下時，油泵、電機停止運轉。 （5）、本機PLC使用日本歐姆龍公司的產品，其他電器原件使用日本歐姆龍、富士等公司的產品。 輪胎合模機技術規格：
