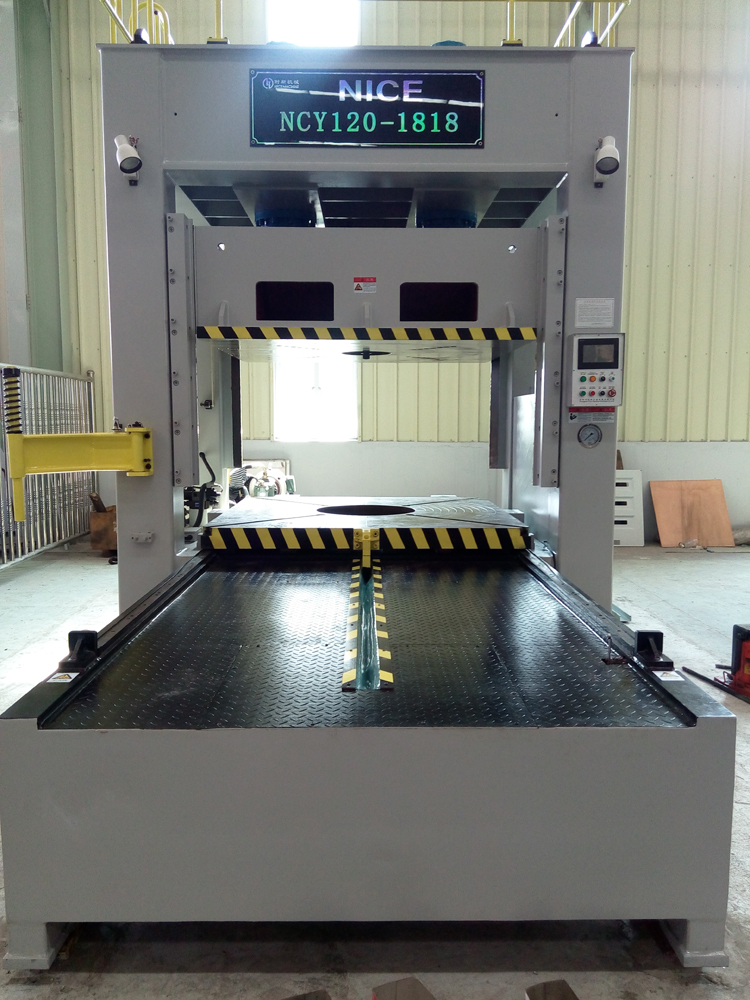

輪胎合模機概述及特點

1、本機主要用于輪胎模具的修配。

（1）、該機采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作簡便。

（2）、該機下工作臺采用球墨鑄鐵，通過時效處理，鋼性好，強度大，工作臺變形小，并且

      平面度高。

（3）、該機采用獨特的吸震裝置，液壓沖擊小，保證設備精度。

（4）、該機具有低壓保護功能，且具有快速?zèng)_壓功能，使壓印紅丹效果較好。

2、本機結構：

（1）、本機機架為整體式焊接框架結構，其機架經振動時效處理，變形小。

（2）、滑臺為焊接結構，經振動時效處理，變形小。其上端與主油缸連接，下面與上工作臺焊接一體，滑臺與導軌之間有自潤滑滑塊，安裝在滑臺四個角的45度斜面上?；_(tái)在2個主油缸的作用下，沿導軌上下直線運動。在左右支架的兩個對角上裝有防落裝置，以防止滑臺意外落下。

（3）、下工作臺：下工工作臺通過液壓馬達驅動，實現工作臺往返直線運動，下工作臺回位后通過定位裝置實現定位及鎖緊。

（4）、上工作滑臺：上工作臺里裝有提升油缸一條，通過人機界面可以設定提升力的大小。

（5）、導軌安裝在左、右支架內側，并可調整，四根45度斜面導軌為球墨鑄鐵刮研而成，變形小、耐磨。導軌與滑臺之間有自潤滑滑塊，無須潤滑。

（6）、下平臺：下平臺與機架螺栓連接，并通過調整螺栓可以調整其高度，其上面裝有移出導軌。

（7）、本機主機架前后各安裝一個防落支架，當防落支架進入工作臺下時電機自動停止運轉，防落支架未從工作臺下移出時電機無法啟動。

（8)、本機下工作臺依據客戶需要中間開孔直徑650通孔一個，并且此孔于主機架底座孔相通，方便客戶修模使用。

輪胎合模機技術規格書

3、技術規格：

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，

專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。

該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，

無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。

整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，

精度可長期保持。

耐斯NC立式合模機特點：

1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。

2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。

3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。

4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。

5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。

6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。

7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。
