主軸型六軸銷銑深孔多功能機深孔鉆床機械鏈的建立

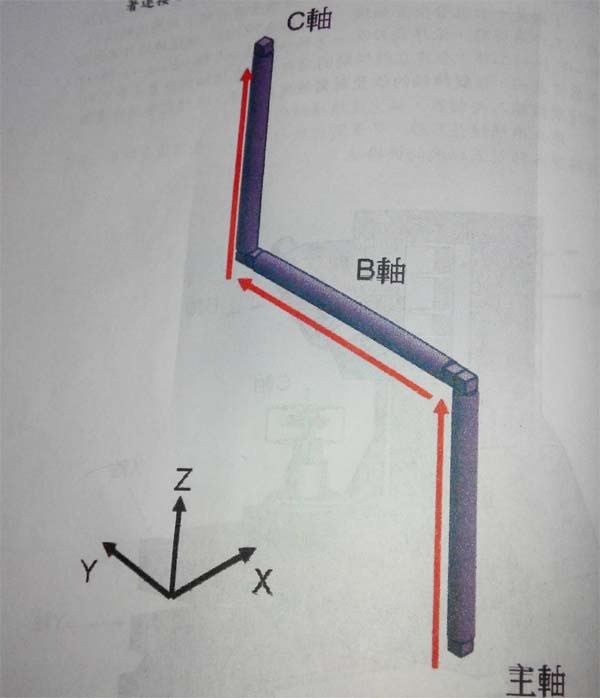

主軸型六軸銷銑深孔多功能機床機械鏈的建立方式：以CB軸為例，下圖只留下軸心來做解釋，旋轉軸部分機構鏈依序?yàn)椋褐鬏S－B軸－C軸－，在理想的狀況下，這三個軸在X方向上沒有偏差，所以只需要提供Y.Z方向的數據，下圖紅色箭頭表示機構鏈的建立方向，主軸連接B軸，然后向Y方向走一段距離，接著連接C軸，旋轉軸的機構鏈即建立完成。 但X方向不可能沒有偏差，如下圖所示，在軸連接的地方各有一個X方向的偏差，所以在建立機構鏈時需多提供兩個X軸的數據。

但X方向不可能沒有偏差，如下圖所示，在軸連接的地方各有一個X方向的偏差，所以在建立機構鏈時需多提供兩個X軸的數據
