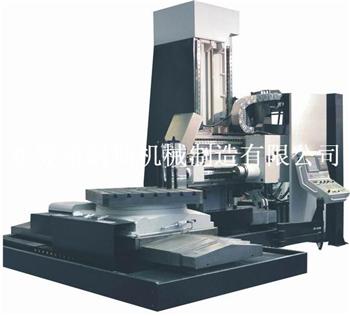

NCSX系列鉆銑復合深孔鉆機床，是集銑削、深孔加工于一體的多功能數控機床，為本公司最新研發，旨在為客戶提供多功能高效高性價比的機床。
1、標配強力銑削主軸，讓銑削、剛性攻牙、深孔加工在一次裝夾內完成
2、選配回轉工作臺，減少工件裝夾次數，并可鉆斜孔。
3、選配磁性工作臺，實現快速裝夾工件，并配梯形槽，實現多種材料的裝夾。
| 項目 |
NCSX-1000 |
NCSX-1500 |
| 加工孔徑范圍 |
3~30(35) |
3~30（35） |
| 最大鉆孔深度 |
1000 |
1500 |
| 工作臺（X軸）行程 |
1000 |
1500 |
| 滑臺（Y軸）行程 |
800 |
1200 |
| 主軸最高轉速 (rpm) |
6000 |
6000 |
| 主軸進給速度(mm/min) |
0~3000 |
0~3000 |
| 工作臺（X軸）移動速度(mm/min) |
8000 |
8000 |
| 滑臺（Y軸）移動速度(mm/min) |
8000 |
8000 |
| X軸（工作臺）進給電機(kw) |
22 |
22 |
| Y軸（滑臺）進線給電機(kw) |
22 |
22 |
| Z軸（鉆桿箱）進給電機(kw) |
12 |
12 |
| 槍鉆主軸電機(kw) |
15 |
15 |
| 冷卻液壓力范圍(Mpa) |
2~11 |
2~11 |
| 冷卻液流量范圍(L/min) |
6~110 |
6~110 |
| 工作臺尺寸 |
1200X800 |
1700X1200 |
| 工作臺承重(T) |
5 |
8 |
| 機床總功率(Kw) |
38 |
42 |
| 機床外形尺寸 |
5300X4000X3000 |
6100X4500X3400 |
| 機床總重量(T) |
10 |
13 |
| 控制系統 |
日本三菱 |
日本三菱 |
|
