深孔鉆基本參數的設定方法與技巧

耐斯機械與您分享五軸深孔鉆基本參數的設定方法與技巧

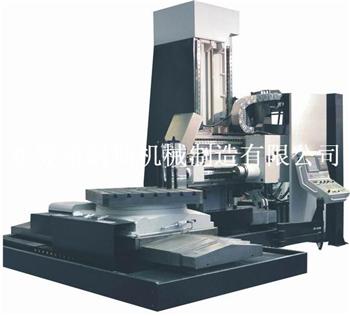

首先五軸多功能數控鉆銑床是:集銑削、深孔加工于一體，讓一次裝夾實現多面多工序加工成為可能。

1、主軸（A軸）向上15度，向下25度高精度旋轉。

2、主軸具有強力銑削功能（可安裝刀盤）。

3、可配噴吸鉆，實現高效率、高精度、高光潔度的大孔加工，光潔度可達0.4~0.8。

4、機床主體均為高強度鑄件，具有高強度、高剛性，為機床的平穩運行提供有效保證。

使用行業：模具、機械制造行業，主要用于復雜零件的銑削，深孔加工。

五軸深孔鉆基本參數設定
參數號碼	設定值	備注
Pr3001	2	五軸深孔鉆機構類型:雙旋轉工作臺
Pr3002	3	刀具方向:軸
Pr3003	0	刀具傾斜角度
Pr3004	0	刀具傾斜角度
Pr3005	1	1st 旋轉軸:A軸
Pr3006	3	2^nd 旋轉軸:C軸
Pr3007	2	1st 旋轉軸方向:左手定則
Pr3008	2	2^nd 旋轉軸方向: 左手定則
Pr3009	250000	*1st 旋轉軸角度起點:250度
Pr3010	15000	*1st 旋轉軸角度終點:15度
Pr3011	0	*2nd 旋轉軸角度起點:0度
Pr3012	0	*2nd 旋轉軸角度終點:0度
Pr3013	0	*刀座長度
注意事項: 1. Pr3009~3012 的單位是BLU,不是度,需注意設定值的位數,如果角度是15度,則設定值為15000. 2. 角度設定范圍為:0-360度,不能輸入負值. 3. 旋轉軸可以轉360度時,起點,終點可以設定為0; 4. 備注有:*符號的表示此參數設定值會隨機臺不同而變化

?
