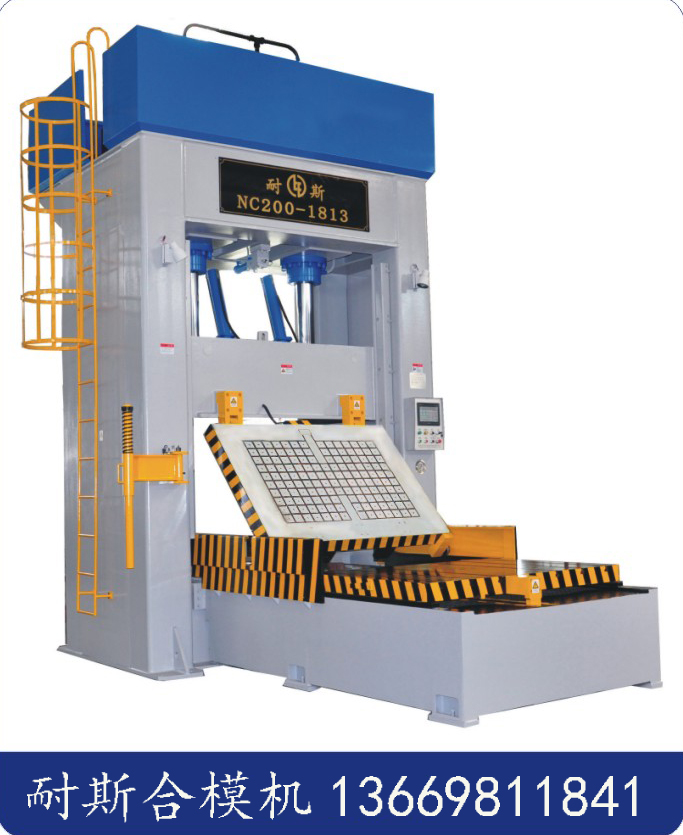

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。

• 160噸磁盤合模機主要技術參數表

	NC160-1612
最大合模力（T）	160
最大提升力（T）	50
主油缸最大行程	1400
開?？臻g（mm）	1500±50
翻轉角度（度）	0-180°
上磁盤吸力	75
下磁盤吸力	55
最大容模尺寸	1600X1200
整機占地尺寸	5100X4300X5300
快速上升/下降速度（mm/sec）	70±10
慢速上升/下降速度（mm/sec）	〈25
上工作臺承重能力	5
下工作臺承重能力	10
頂出能力	3(可調)
頂出行程	100
電機功率（KW）	11
下工作臺移出行程	2600
機床重量	21T左右

九、設備主要配置表
液壓部分

序號	配件名稱	品牌或產地
1	油泵	國產知名品牌
2	比例閥	榆次油研
3	電液換向閥	國產知名品牌
4	電磁換向閥	榆次油研
5	節流閥	榆次油研
6	單向閥	榆次油研
7	背壓閥	榆次油研
8	電磁溢流閥	榆次油研
9	電機	國產知名品牌
10	壓力表	SKON
11	聯軸器	國產知名品牌
12	主油缸	長江液壓件廠
13	各種密封圈	進口


東莞耐斯機械翻模機平板翻模機特點：
液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。
耐斯平板翻模機的主要特點：
1、機器可下沉安裝,不占用生產空間。
2、采用進口電氣配件，安全、可靠，操作方便。
2、兩塊模板分開翻轉，平時不使用設備時在平放。
3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。
NCF系列翻模機技術參數：

型號	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻轉能力(T)	5	10	15	20	30	50
翻轉時間	20	25	30	35	40	50
臺面尺寸	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
臺面高度	550	700	750	760	870	1000
外形尺寸	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸	430	500	550	600	700	850
電機功率(Kw)	1.5	3	4	5.5	5.5	7.5
機床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8
