新聞動態 液壓凸輪式平板翻模機和雙排滾子鏈條式翻模機的工作原理及特點翻模機的分類:目前翻模機有兩個類型:

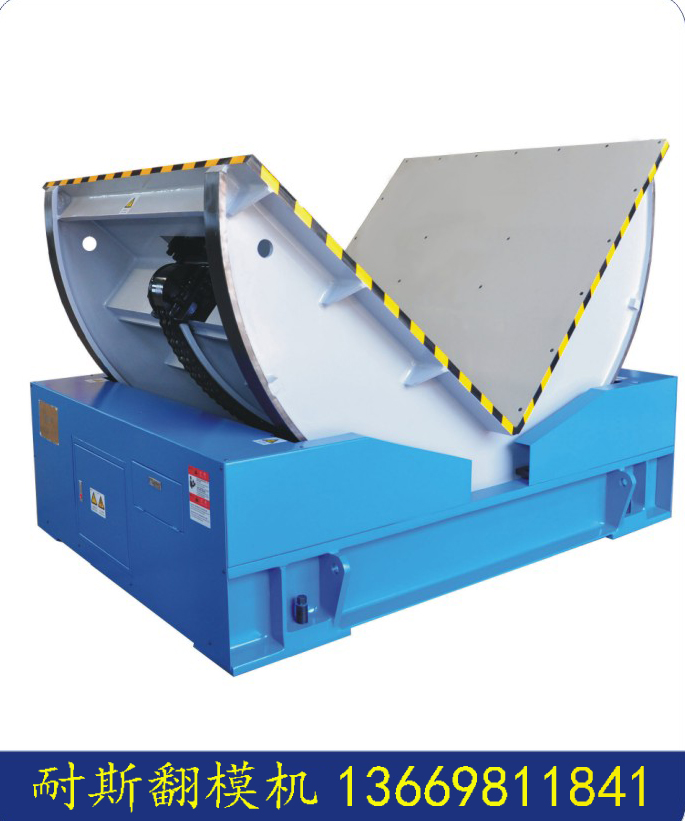

1.液壓凸輪式平板翻模機,工作臺面可實現180度翻轉 2.雙排滾子鏈條式翻模機,工作臺面可實現90度翻轉 一.液壓凸輪式平板翻模機工作原理及特點: 1.采用液壓驅動凸輪運動,從而實現工作臺上模具翻轉的目的,操作簡便。 2.工作臺表面鋪有5mm厚防滑花紋鋼板,以減少模具對工作臺的直接損傷,延長翻模機的使用壽命。 3.設備操作簡便，結構緊湊，做到較低的工作臺面高度和寬裕的工作臺面 尺寸；設備安裝就位非常方便。 4.翻模機由底座；左右翻轉工作臺；凸輪機構；油缸；液壓系統和電氣等幾部分組成。 5.底座為焊接結構，經振動時效處理，變形小。底座上裝有四條淬火導軌，左右各兩條， 用于滾輪運動。 6.左右工作臺：工作臺為焊接結構，采用15mm鋼板下面加焊筋板而成，以保證工作臺的承載能力。表面再鋪上5mm防滑花紋鋼板，以保證模具不損傷工作臺面板。焊后經時效處理，保證工作臺變形小。 7.凸輪采用50#鋼制作，強度高，壽命長。由油缸驅動滾輪使其凸輪運動以達到工作臺翻轉的目的。 8.該系統采用獨特設計，系統穩定，液壓沖擊小，使其工作臺翻轉平穩，安全可靠。 二.雙排滾子鏈條翻模機工作原理及特點： 1.采用電磁抱閘制動式電動機帶動鏈條（雙排滾子鏈條），實現工作臺的翻轉，以達到將工作臺上模具翻轉90度的目的。 2.工作臺面采用10mm厚的鋼板制作，保證工作臺面對模具的承受能力，表面鋪厚度12mm的耐磨PP板，對模具表面起到保護的作用，以及減少模具對工作臺的直接損傷，延長翻模機的壽命。 3.設備操作簡便、結構緊湊，做到較低的臺面高度和寬裕的臺面尺寸；設備安裝就位非常方便。 4.設備安全、可靠，斷電時設備具有自動鎖緊功能，當斷電時，電機的防抱死系統立即動作，將電機主軸抱緊，這時立即電機停止轉動，工作臺也停止翻轉，絕不會出現倒轉現象。此外，除了電機具有電磁制動外，設備還安裝電器定位和機械定位裝置，以保證設備安全、可靠具有斷電自鎖功能：選用電磁制動電動機，翻轉過程中遇到斷電，機器會自動鎖緊，停止轉動，不會出現倒轉現象；裝機械限位；系統均為標準配置并符合國標、部標及行業標準。 東莞市耐斯機械制造有限公司業務聯系13669811841黃生,13826949560王生，我們專業生產及銷售:合模機,翻模機,深孔鉆,五軸,六軸多功能銑削銑鉆銑床, 數控臥銑鏜鉆床,棒料機,注塑機快速換模系統,飛模機,CNC電控永磁吸盤,油壓機以及各種液壓設備 郵箱:[email protected]   相關信息 |
