東莞耐斯機械翻模機平板翻模機特點：

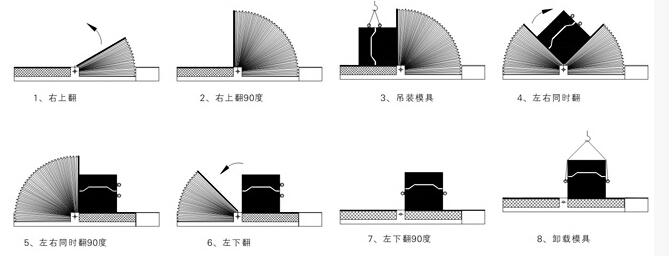

液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。
耐斯平板翻模機的主要特點：
1、機器可下沉安裝,不占用生產空間。
2、采用進口電氣配件，安全、可靠，操作方便。
2、兩塊模板分開翻轉，平時不使用設備時在平放。
3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。
NCF系列翻模機技術參數：


型號	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻轉能力(T)	5	10	15	20	30	50
翻轉時間	20	25	30	35	40	50
臺面尺寸	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
臺面高度	550	700	750	760	870	1000
外形尺寸	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸	430	500	550	600	700	850
電機功率(Kw)	1.5	3	4	5.5	5.5	7.5
機床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8

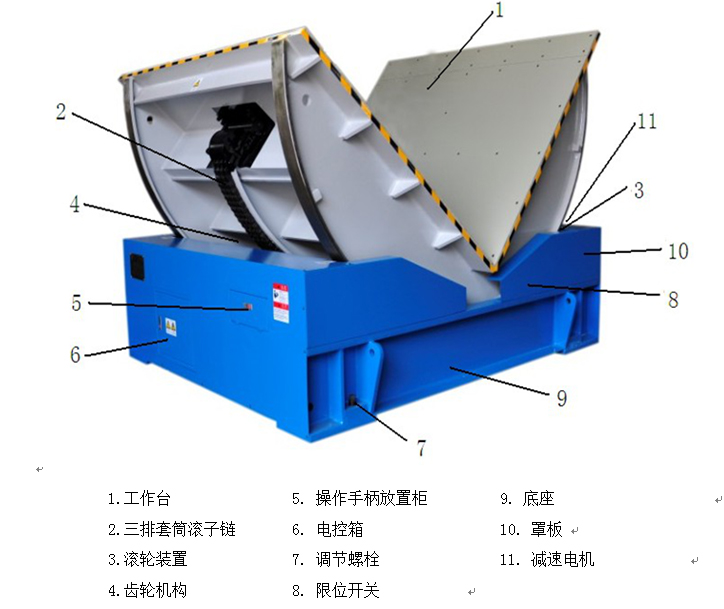

50噸翻 模機產品說明：1、工作原理：本設備采用電磁抱閘制動式電動機帶動鏈條（三排滾子鏈條），實現工作臺的翻轉，以達到將工作臺上模具翻轉90度的目的。
2、工作臺面采用25mm厚的鋼板制作，保證工作臺面對模具的承受能力，表面鋪厚度12mm的耐磨PP板，對模具表面起到保護的作用，以及減少模具對工作臺的直接損傷，延長翻模機的壽命。
3、設備不用做地基，采用多個可調地腳進行調整。
4、設備外觀：本公司翻模機的外觀標準配漆為底座采用天藍色波紋漆，翻轉工作臺采用乳白色波紋漆。
5、設備操控性：設備操作簡便、結構緊湊，做到較低的臺面高度和寬裕的臺面尺寸；設備安裝就位非常方便。
6、設備安全性：設備安全、可靠，斷電時設備具有自動鎖緊功能，當斷電時，電機的防抱死系統立即動作，將電機主軸抱緊，這時立即電機停止轉動，工作臺也停止翻轉，絕不會出現倒轉現象。此外，除了電機具有電磁制動外，設備還安裝電器定位和機械定位裝置，以保證設備安全、可靠具有斷電自鎖功能：選用電磁制動電動機，翻轉過程中遇到斷電，機器會自動鎖緊，停止轉動，不會出現倒轉現象；；裝機械限位；系統均為標準配置并符合國標、部標及行業標準。

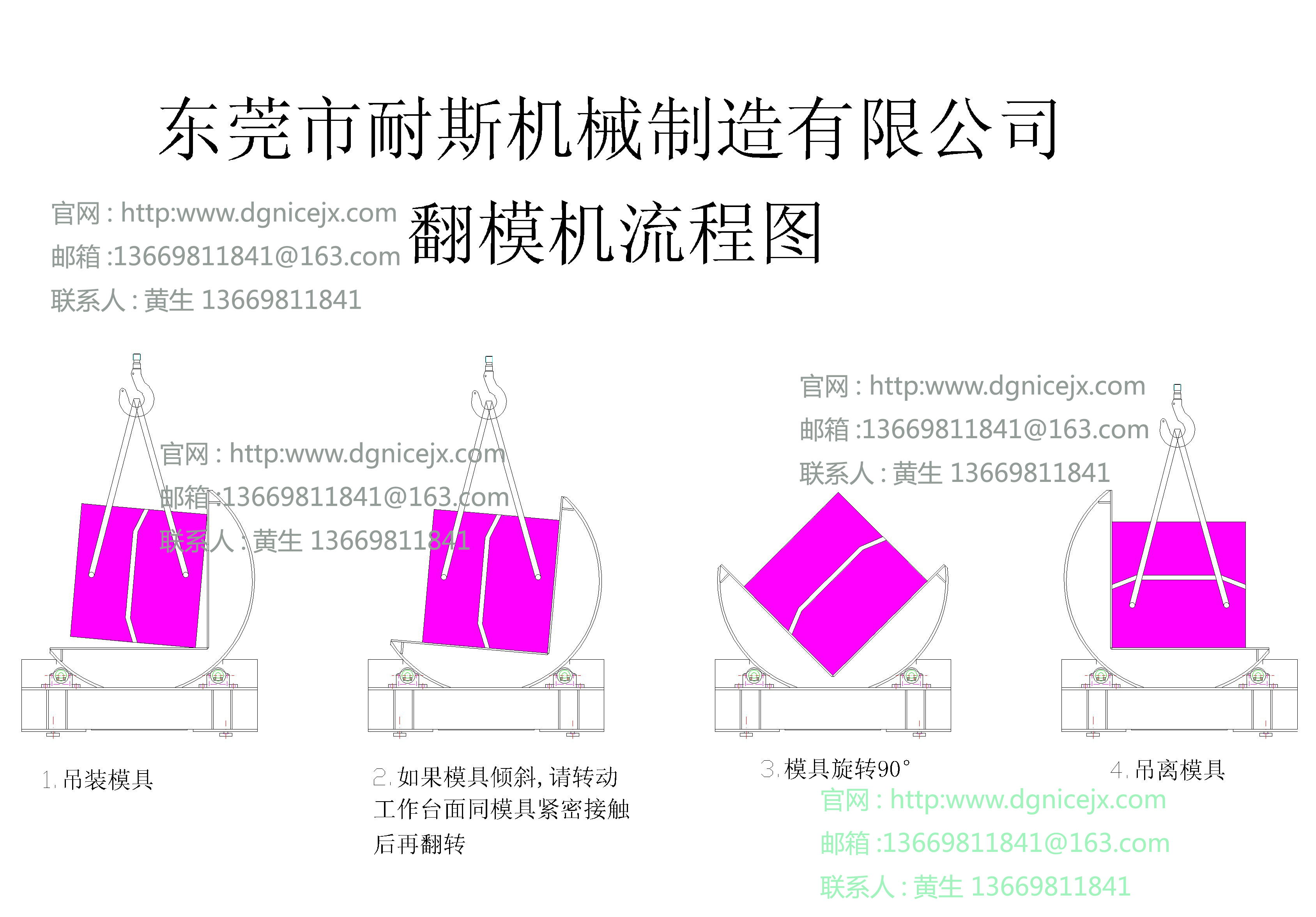

七、翻模機操作流程圖

八、技術規格


項目名稱		50T翻模機
序號	名稱		技   術    參   數
1	翻轉能力		50T
2	翻轉角度		90°
3	翻轉時間		50s
4	工作臺面積		2200x2000 mm
5	電機功率		7.5KW
6	中心尺寸		850mm
7	臺面高度		≥1000mm




九、電器部份


1	減速機	三聯等國內知名品牌
2	馬達保護開關	日本富士等國外品牌
3	滾子鏈條、齒輪	浙江自強等國產知名品牌
4	電磁接觸器	日本富士等國外品牌
5	限位開關	臺灣、日本、歐美等國外品牌
6	操作開關	日本、臺灣 等知名品牌
7	控制變壓器	臺灣或國產知名品牌
8	自潤滑軸承	浙江雙飛等國內知名品牌
9	軸承	TWB等國產知名品牌
10	控制器	日本富士等國外知名品牌
11	相序保護繼電器	國內知名品牌

十、工作環境


序號	內容	性質： 特別關鍵/重要/一般
1	工作制度：兩班制生產，每班12小時，每年工作不低于300個工作日，可24小時連續運轉	一般
2	電力參數：供電標準：三相五線 380V AC 50Hz 電壓波動范圍±10%；單相三線 220V AC 50Hz  電壓波動范圍±10%。需方負責將總電源接到設備一次配電柜接點上，從配電柜到各設備的電源線由供方負責完成。	重要
3	設備噪聲低于中華人民共和國國家標準	重要




十一、設備安全性


序號	本設備的具體的安全措施	性質： 特別關鍵/重要/一般
1	符合國家安全標準，符合國家安全衛生法規	重要
2	設備具備良好和全面安全防護措施	重要
3	設備中的過冷，過熱，輻射等部位,有良好的屏護裝置	一般
4	設備的電氣控制系統具備過載保護和短路保護功能	重要
5	必要的安全警示標示	重要

十二、運輸、吊卸、安裝、調試、驗收、技術培訓：
1、我方負責將設備運至買方工廠，運費由我方承擔，到廠的卸車就位由買方負責，我方派技術人員現場協助指導就位，設備的調試由我方技術人員負責，買方派人配合。
2、設備安裝調試完畢，由雙方共同進行驗收。
3、我方必須提供設備的總裝圖、產品使用說明書、合格證、質量檢驗書等相關資料，并由技術人員現場對買方相關人員進行免費培圳，直至熟練操作為止。
4、設備到位前買方要做好如下準備工作：
  A、參與安裝、調試、驗收的人員。
  B、設備安裝場地準備完畢，設備卸車所用的吊卸設備到位。
  C、買方負責準備設備所用的電纜線：4x6mm2 （由買方根據需要長度定）、40A電源空
     開，水、電、氣、油、調試用的模具等準備到位。
十三、售后服務和技術支持
  在產品的售后服務方面，我公司牢固樹立了“想顧客所未想，急顧客之所急，讓所有顧客都滿意和放心”的服務理念，切實做到了“產品未動，服務先行。產品買到哪里，售后服務點就盡量延伸到哪里。”目前公司已在江蘇蘇州、浙江黃巖、重慶、天津等地設有辦事處，并建立了一支技術精湛的售后服務隊伍。我們對客戶的服務承諾是：
1、整機質保期1年，終身維修服務。在質保期內出現各類故障我方及時免費維修，對非人為造成的各類零件損壞及時免費更換。
2、我方在接到買方故障報修信息后，維修人員1小時內電話響應，24小時內到達買方現場排除故障。
3、我方在質保期內定期對設備進行訪查一次（電話或現場），做好記錄，并指導買方進行有效的使用，保證設備的良好運轉。
4、以下情況不屬于正常的保修范圍，在此情況下，買方必須承擔所更換的零件費用，我方免費提供安裝調試等技術服務：
A、買方操作者使用不當而造成的設備損壞。
B、買方對設備進行拆卸、移位時不慎造成的損壞。
C、由于火災、水災、地震等不可抗力原因而造成的損壞。
5、質保期外，我方提供終身有償維修服務，服務費用只收取所更換零件費、交通費及人工費。
