合模機,翻模機工作臺面是如何評定測試平面度誤差?耐斯黃生13669811841

合模機,翻模機工作臺面平面度誤差是指合模機,翻模機工作臺面加工后的實際表面和理論上的理想平面之間的差值。合模機,翻模機工作臺面平面度誤差的檢定，是通過被測實際表面手理想表面相比較來進行的。而理想平面相對于實際表面的位置，將影響合模機,翻模機工作臺面平面度誤差的檢定結果。為此規定在評定合模機,翻模機工作臺面平面度誤差時，理想平面的位置按最小條件來確定。
　　最小條件是指：在確定理想合模機,翻模機工作臺面平面位置時，應使該理想平面與實際表面相接觸，并使兩者之間的最大距離為最小。
　　對于被測實際合模機,翻模機工作臺面表面平面度的評定，可做很多個理想平面。比如三個理想平面I-I、I-II、III-III,放在實際合模機,翻模機工作臺面表面的不同位置上。每個理想平面到實際表面的最大距離分別為1、2和3，選其距離最小值者，因1小于2小于3，所以位置I-I是符合最小條件的理想平面，獲得的平面 度誤差值是唯一的，即最大距離為最小的只有一個，這樣規定就不會因評定基準的位置不統一而帶來測量誤差。
　　按最小條件評定，排除了評定基準帶來的誤差，更如實地反映了被測合模機,翻模機工作臺面的平面度誤差，所評定的誤差值為最小，有利于最大限度地保證合模機,翻模機工作臺面平面度的合格性。評定結果的唯一性，避免了發生爭執，所以說小最條件是評定合模機,翻模機工作臺面平面度誤差的基本原則。


東莞耐斯機械近期傾力打造性價比最高的可以鉆斜孔的六軸多功能深孔鉆，并很快贏
得客戶的認可。
六軸深孔鉆床是一種以鉆深孔為主，配有高精度數控轉臺B軸,滑臺旋轉軸A軸和銑削功能，
可一次裝夾完成五面鉆削加工和銑削加工，擴大了機床的加工范圍，大大提高了加工精度
和工作效率，有效的節約了生產成本。
1.該機床集現代工業先進技術為一體：
2. 機械傳動X、Y、Z、W、A軸采用高精度內循環滾珠絲杠。
3. X、Y、Z、W軸采用線性導軌，精度保持性好。
4. 機床配有深孔切削冷卻系統，采用遠距離控制系統，可根據鉆孔的大小分別供應不同的流量和壓力。
5. 機床主軸采用無級調速，調速范圍廣，功率配置合理
?? NCS6Z系列六軸多功能數控深孔鉆銑床，集銑削、深孔加工于一體，讓一次裝夾實現多面多工序加工成為可能。
1、主軸（A軸）向上15度，向下25度高精度旋轉。
2、主軸具有強力銑削功能（可安裝刀盤）。
3、可配噴吸鉆，實現高效率、高精度、高光潔度的大孔加工，光潔度可達0.4~0.8。
4、機床主體均為高強度鑄件，具有高強度、高剛性，為機床的平穩運行提供有效保證。
使用行業：模具、機械制造行業，主要用于復雜零件的銑削，深孔加工。

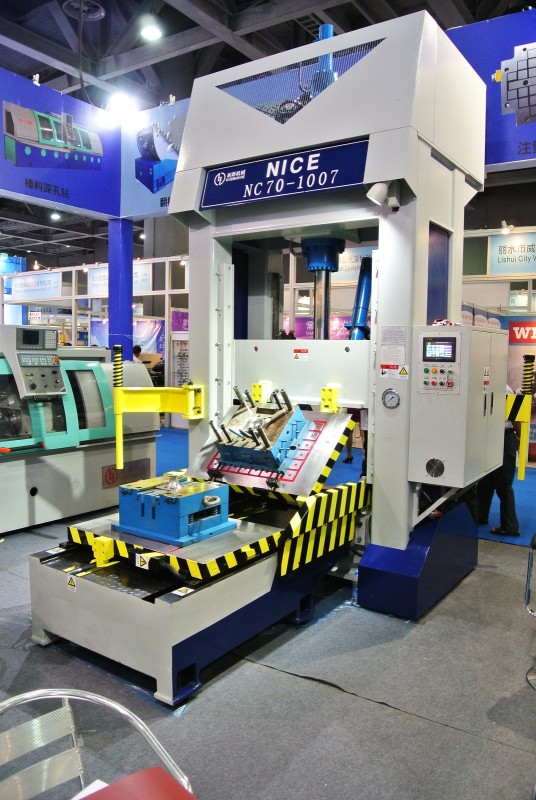

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。

東莞耐斯機械翻模機平板翻模機特點：
液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。
耐斯平板翻模機的主要特點：
1、機器可下沉安裝,不占用生產空間。
2、采用進口電氣配件，安全、可靠，操作方便。
2、兩塊模板分開翻轉，平時不使用設備時在平放。
3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。
NCF系列翻模機技術參數：

型號	NCF-5	NCF-10	NCF-15	NCF-20	NCF-30	NCF-50
翻轉能力(T)	5	10	15	20	30	50
翻轉時間	20	25	30	35	40	50
臺面尺寸	1100x1000	1400×1270	1600×1400	1800×1500	2000×1715	2200×2000
臺面高度	550	700	750	760	870	1000
外形尺寸	1100x1500x1500	1400×1900×1980	1600×2200×2150	1800×2300×2260	2000×2500×2590	2200×2900×3000
中心尺寸	430	500	550	600	700	850
電機功率(Kw)	1.5	3	4	5.5	5.5	7.5
機床重量(T)	2.0	3.8	4.5	4.8	7.5	9.8
