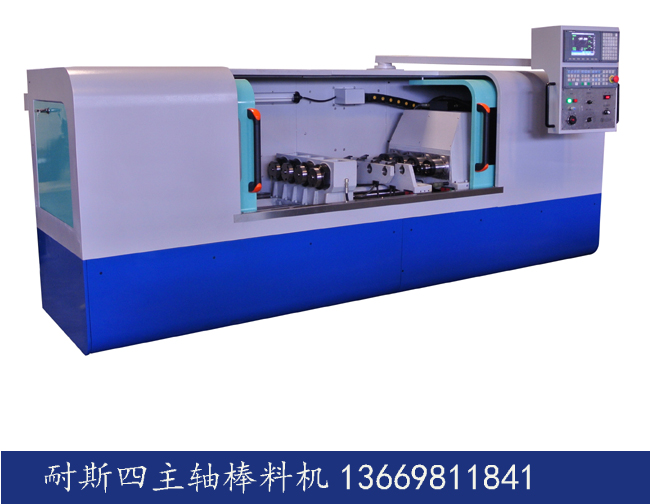

四軸深孔鉆
設備概述:
東莞耐斯機械近期傾力打造性價比最高的NCSD4Z系列四主軸軸類深孔鉆是為針對軸類
零件中心深孔加工設計的專用機床，旨在為客戶軸類零件的深孔加工提供高效率、高精度、
高光潔度之解決方案。
四主軸軸類深孔鉆的主要特點：
1、為棒料中心孔加工而設計，專門用于中心孔的深孔加工。
2、四主軸同時加工，大大提高工作效率。
3、錐孔導向，高壓油冷為高精度、高光潔度提供保障。
4、可根據客戶的要求選配西門子或臺灣新代數控系統。
5、設備可配機械手進行自動上下料，自動化程度高。
應用領域：
軸類零件的中心孔深孔加工, 如棒料加工中心孔，偏心孔等，適于批量生產
加工材料：低碳鋼、高碳鋼、模具鋼、鈦合金、有色金屬等


機床規格表
設備型號 鉆孔直徑 鉆孔深度 Z 軸行程 主軸轉速 主軸功率 伺服電機功率 總功率
NCS600 3-22 600mm 650mm 4500R/Min 7.5KW 1.5KW 30KW
NCS800 3-22 800mm 850mm 4500R/Min 7.5KW 1.5KW 30KW
NCS800-4 3-22 800mm 1050mm 4500R/Min 7.5KW*2 3KW 40KW
NCS1000 3-22 1000mm 1050mm 4500R/Min 7.5KW 1.5KW 30KW
NCS1200 3-22 1200mm 1250mm 4500R/Min 7.5KW 1.5KW 30KW
表 二
設備型號 冷卻油壓 冷卻流量 油箱容量 流量檔位 機床總功率 電源容量
NCS600 0-120Kg/cm² 0-56L/min 800L 2 26KW 35
NCS800 0-120Kg/cm² 0-56L/min 800L 2 30KW 38
NCS800-4 0-120Kg/cm² 0-56L/min 800L 4 35KW 45
NCS1000 0-120Kg/cm² 0-56L/min 800L 3 35KW 45
NCS1200 0-120Kg/cm² 0-56L/min 800L 3 35KW 45
表 三
型號
項目

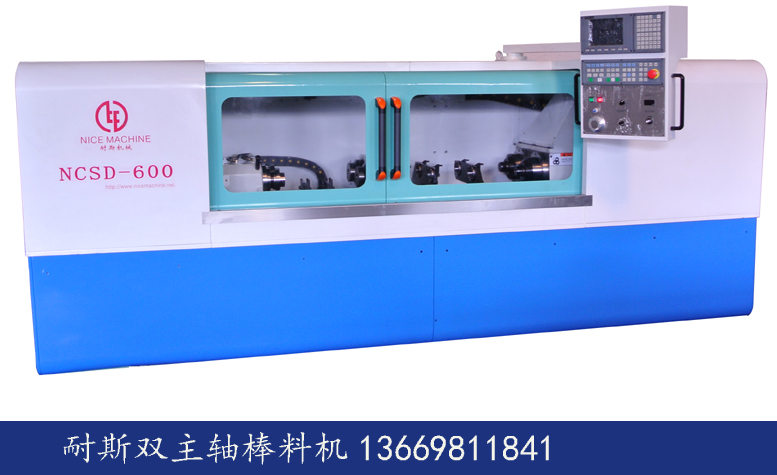

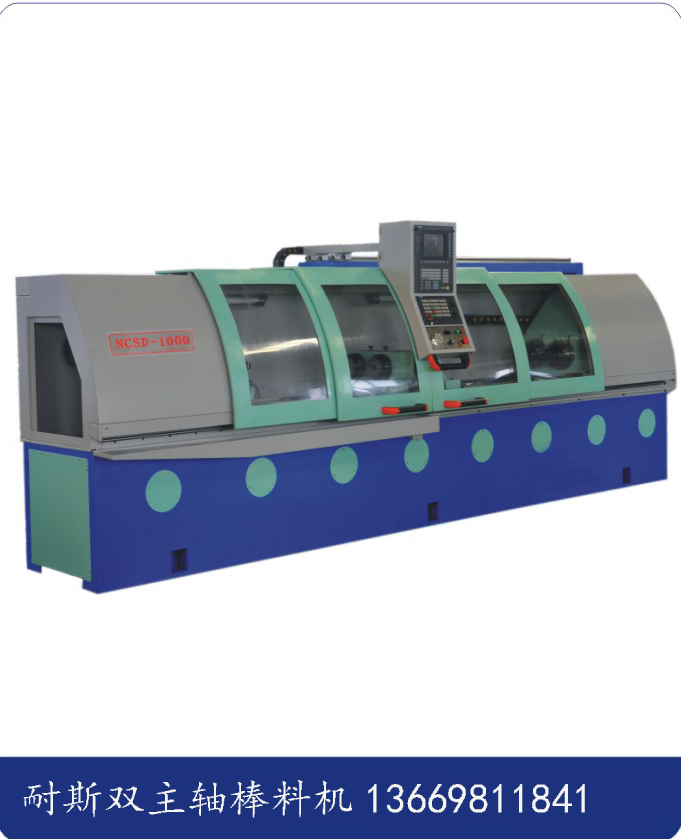

NCSD600 NCSD800 NCSD800-4 NCSD1000 NCSD1200
機床長度 4000 4300 5110 4600 4900
機床寬度 2000 2000 2700 2000 2000
機床高度 1800 1800 1750 1800 1800
機床總重 - - - - -
主軸數 2 2 4 2 2
最大加工深度 600 800 800 1000 1200
表 一
- 11 -
(二). 機床配置表
序號 配置 備注
1. 機床全防護 1 套
2. 磁性排屑機 1 臺
3. Φ10 深孔鉆頭,導向套,橡膠套，鉆孔支承組件 2 套（依主軸數定）
4. 鉆孔用內冷卻系統 1 套
5. 尾座用液（氣）壓系統 1 套
6. 槍鉆用Ø25 彈性筒夾頭 2 個（依主軸數定）
7. 新代EZ3 數控系統 1 套
8. 油溫控制機 1 臺
9. 簡易調整工具 1 套
10. 地基墊鐵、螺栓 1 套
11. 三色警示燈 1 盞
12. 切削油（200L/桶） 3 桶選配
13. 脫油機 選配
14. 磨刀機 選配
15. 槍鉆刃磨夾具 選配
16. 三菱數控系統 選配
17. 發那科數控系統 選配
18. 西門子數控系統 選配
19. 導向套（多種規格） 選配
20. 減震套（多種規格） 選配
21. 415/380 電力變壓器(出口) 選配
22. 60KVA 電力穩壓器 選配
23.
24.
25.
表 四
