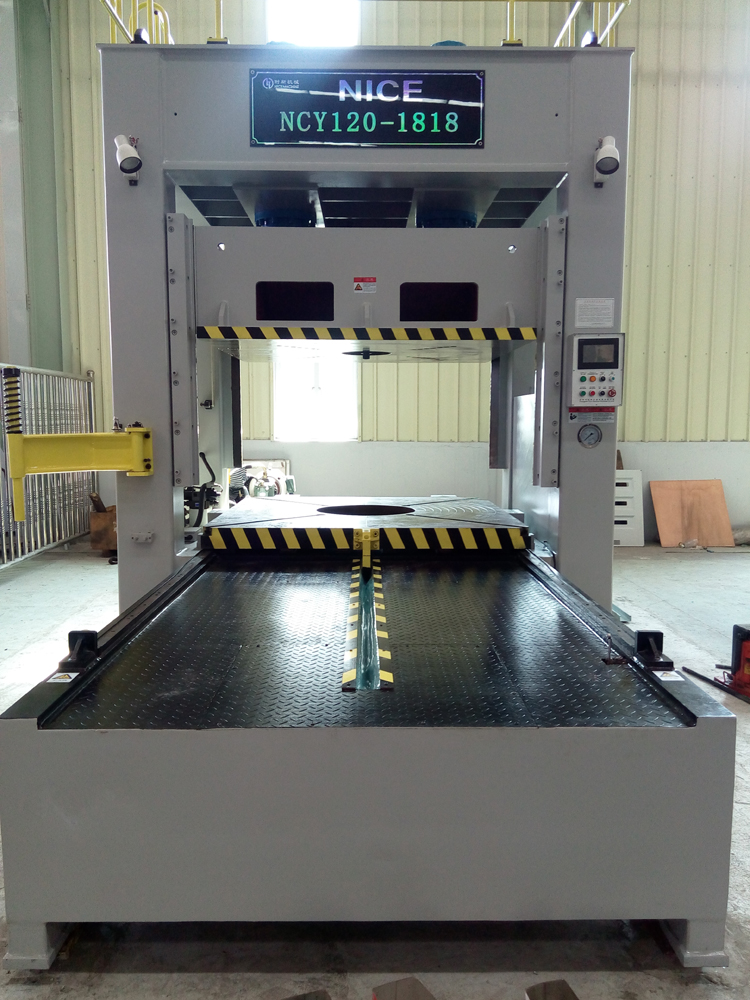

東莞耐斯機械投入巨資最新研發最新技術高智能化專業用于輪胎模具檢測及修配的全自動智能化輪胎合模機，自交付客戶使用來好評不斷，給使用企業創造實實在在的價值。

    耐斯機械輪胎合模機具有以下特點及優勢：

（1）、該機采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作簡便。

（2）、該機下工作臺采用球墨鑄鐵，通過時效處理，鋼性好，強度大，工作臺變形小，并且

      平面度高。

（3）、該機采用獨特的吸震裝置，液壓沖擊小，保證設備精度。

（4）、該機具有低壓保護功能，且具有快速?zèng)_壓功能，使壓印紅丹效果較好。

2、本機結構：

（1）、本機機架為整體式焊接框架結構，其機架經振動時效處理，變形小。

（2）、滑臺為焊接結構，經振動時效處理，變形小。其上端與主油缸連接，下面與上工作臺焊接一體，滑臺與導軌之間有自潤滑滑塊，安裝在滑臺四個角的45度斜面上。滑臺在2個主油缸的作用下，沿導軌上下直線運動。在左右支架的兩個對角上裝有防落裝置，以防止滑臺意外落下。

（3）、下工作臺：下工工作臺通過液壓馬達驅動，實現工作臺往返直線運動，下工作臺回位后通過定位裝置實現定位及鎖緊。

（4）、上工作滑臺：上工作臺里裝有提升油缸一條，通過人機界面可以設定提升力的大小。

（5）、導軌安裝在左、右支架內側，并可調整，四根45度斜面導軌為球墨鑄鐵刮研而成，變形小、耐磨。導軌與滑臺之間有自潤滑滑塊，無須潤滑。

（6）、下平臺：下平臺與機架螺栓連接，并通過調整螺栓可以調整其高度，其上面裝有移出導軌。

（7）、本機主機架前后各安裝一個防落支架，當防落支架進入工作臺下時電機自動停止運轉，防落支架未從工作臺下移出時電機無法啟動。

（8)、本機下工作臺依據客戶需要中間開孔直徑650通孔一個，并且此孔于主機架底座孔相通，方便客戶修模使用。

3、液壓部分：

（1）、主油缸：Ø200 ×Ø140×750  2個

（2）、油泵：PFED-4131085/28

（3）、移出結構使用液壓馬達，輸出力大，并且安裝維修方便，密封件使用常用規格。

（4）、液壓系統中的壓力調整采用比例閥控制，具有節能和降低液壓系統的復雜性，方便

       維修。

（5）、油壓系統采用差動回路，具有節能效果。該系統還具有低壓保護功能，以防止小的碰穿和插穿位的損傷。另外，本機還具有國內獨一無二的快速?zèng)_壓功能，使壓印紅丹效果好。該系統采用了獨特的吸震裝置，減小液壓沖擊，保證設備精度。

（6）、左或右機架后側裝有一組預備油缸接口。

4、電氣部分：

（1）、本機電器采用PLC控制，人機界面操作，可實現自動、手動兩種操作方式，操作方便；所有動作互鎖，安全可靠。

（2）、滑臺位置通過位置傳感器與PLC相連并加控制，工作臺壓力通過PLC比例控制。

（3）、設備后面安裝兩條光幕進行保護，安全系數高。

（4）、設備前面安裝1個緊急停止開關，急停按下時，油泵、電機停止運轉。

（5）、本機PLC使用日本歐姆龍公司的產品，其他電器原件使用日本歐姆龍、富士等公司的產品。

輪胎合模機技術規格：

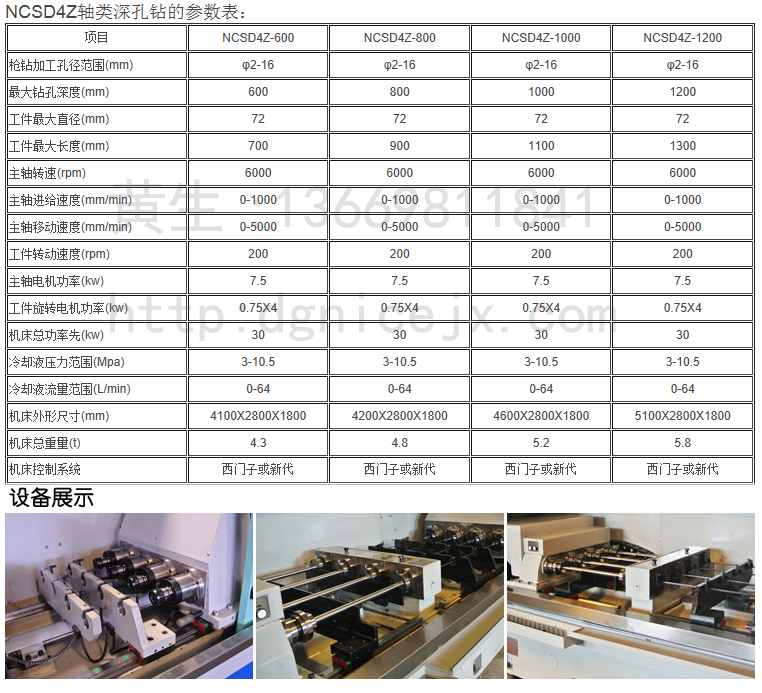

四軸深孔鉆

設備概述:

東莞耐斯機械近期傾力打造性價比最高的NCSD4Z系列四主軸軸類深孔鉆是為針對軸類

零件中心深孔加工設計的專用機床，旨在為客戶軸類零件的深孔加工提供高效率、高精度、

高光潔度之解決方案。

四主軸軸類深孔鉆的主要特點：
1、為棒料中心孔加工而設計，專門用于中心孔的深孔加工。

2、四主軸同時加工，大大提高工作效率。

3、錐孔導向，高壓油冷為高精度、高光潔度提供保障。

4、可根據客戶的要求選配西門子或臺灣新代數控系統。

5、設備可配機械手進行自動上下料，自動化程度高。

應用領域：

軸類零件的中心孔深孔加工, 如棒料加工中心孔，偏心孔等，適于批量生產

加工材料：低碳鋼、高碳鋼、模具鋼、鈦合金、有色金屬等
