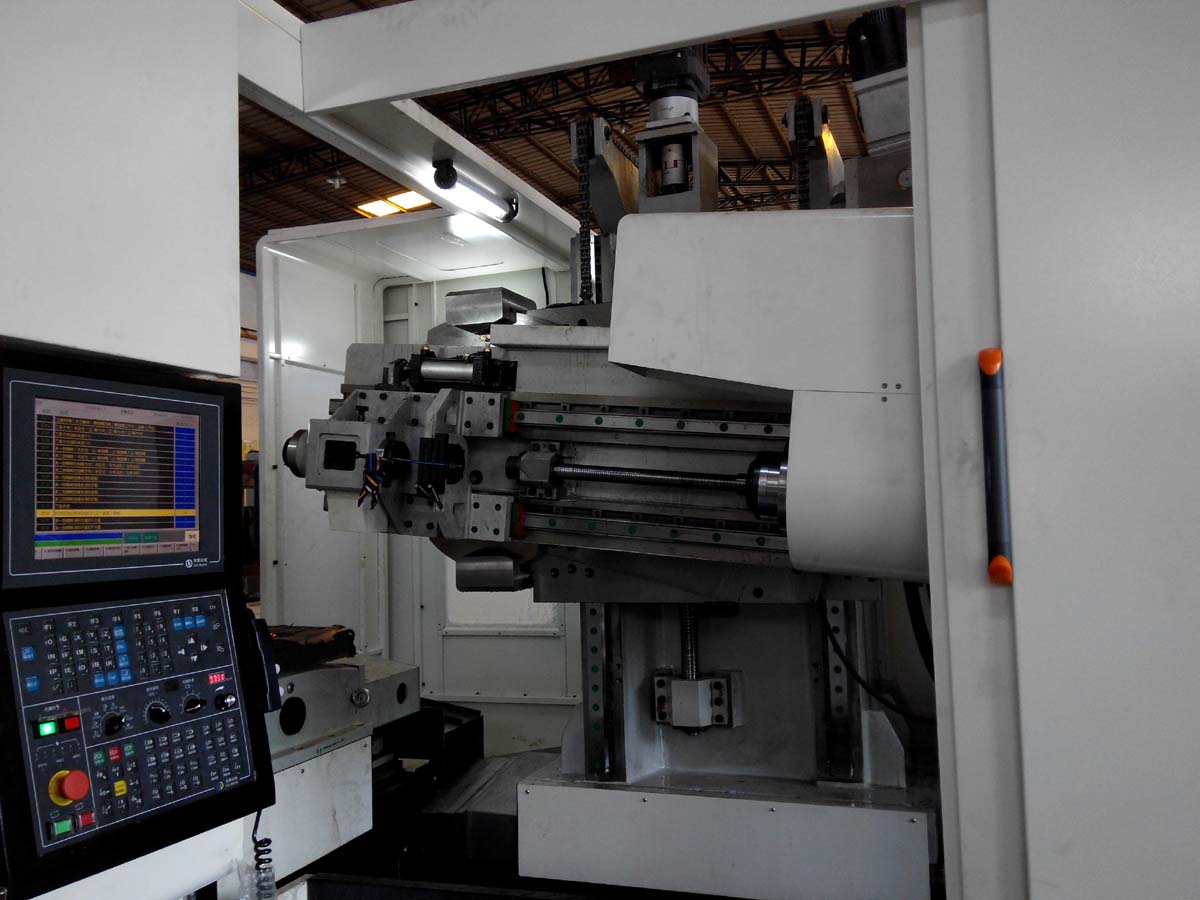

以耐斯規格NC6Z3015-1500深孔鉆為例：

參數一：加工行程

X軸(工作臺行程):3000mm

Y軸(滑板行程):1500mm

W軸(立柱行程):800

A軸(方滑枕旋轉):主軸頭向上15度,向下25度

槍鉆最大鉆孔深度:1500mm

噴吸鉆最大鉆孔深度:1000mm

主軸軸心至工作臺面距離:0-1500mm

參數二：加工速度

主軸最高轉速：4000rpm

快速進給(X,Y,Z,W軸):m/min 10

工作臺最高轉速:18.8 rpm

方滑枕最高轉速:215  度/分

參數三：動力參數

主軸電機：18.5/22(30min)kW

X軸進給電機:40N.m

Y軸進給電機:40N.m

Z軸進給電機:40N.m

W軸進給電機:30N.m

B軸進給電機:40N.m

A軸進給電機:30N.m

機床總功率:80Kw

 參數四：鉆孔直徑

槍鉆鉆孔直徑：F 3~F 35mm

 噴吸鉆鉆孔直徑:F 18~F 65mm

冷卻液壓力范圍:槍鉆2～11  噴吸鉆1.0～1.7 Mpa

冷卻液壓力范圍:槍鉆2～11  噴吸鉆1.0～1.7 L/min

回轉工作臺尺寸:2400X1800 mm

工作臺負重:30ton

主軸端錐度:BT50

機床外形尺寸(L×W×H):8890*8150*4800 mm

 機床總重量:45ton
