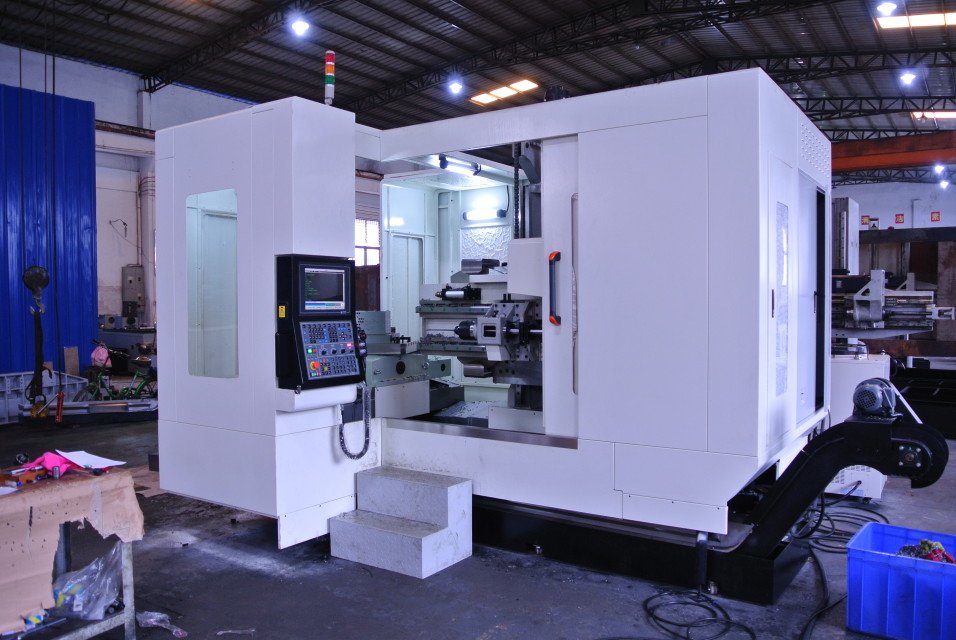

東莞市耐斯機械制造有限公司于今天又一臺六軸深孔鉆出貨了?。?！
東莞耐斯成立于2004年，隨著不斷的成長與發展，合模機已經發展成為行業內數一數二的知名品牌產品，2010年開始又開發了深孔鉆專業制造項目，技術人員及生產人員大部分都是以前在環球做過的，這樣的一個龐大實力，使得耐斯深孔鉆項目迅速發展，無論質量還是售后以及價格都得到了客戶的認可，屬于性價比最高的深孔鉆廠家之一，目前產品還做有：軸類深孔鉆，五軸六軸多功能深孔鉆等等。
更深入了解耐斯，你會覺得你的選擇沒錯?。?！
|
NCS6Z系列六軸多功能數控鉆銑床，集銑削、深孔加工于一體，讓一次裝夾實現多面多工序加工成為可能。
1、主軸（A軸）向上15度，向下25度高精度旋轉。
2、主軸具有強力銑削功能（可安裝刀盤）。
3、可配噴吸鉆，實現高效率、高精度、高光潔度的大孔加工，光潔度可達0.4~0.8。
4、機床主體均為高強度鑄件，具有高強度、高剛性，為機床的平穩運行提供有效保證。
使用行業：模具、機械制造行業，主要用于復雜零件的銑削，深孔加工。
|
NCS6Z0505-300六軸深孔鉆床參數
|
序號 |
項目 |
單位 |
規格參數 |
|
1 |
|
孔徑加工范圍 |
mm |
F3-30 |
|
加 |
最大鉆孔深度 |
mm |
300 |
|
工 |
工作臺左右行程(X軸) |
mm |
500 |
|
行 |
主軸上下行程(Y軸) |
mm |
500 |
|
程 |
主軸前后行程(Z軸) |
mm |
350 |
|
|
立柱前后行程（W軸） |
mm |
200 |
|
|
滑枕旋轉（A軸） |
度 |
主軸向上轉15°，向下轉25° |
|
|
數控回轉工作臺最小分割度數（B軸） |
度 |
0.001 |
|
|
|
|
|
|
|
2 |
進 |
鉆削主軸最高轉速 |
rpm |
6000 |
|
給 |
主軸進給速度 |
mm |
0~3000 |
|
速 |
X,Y,Z,W軸快速進給 |
mm |
5000 |
|
度 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
動 |
主軸電機功率 |
Kw |
5.5 |
|
力 |
工作臺進給電機(X軸) |
Kw |
1.5 |
|
參 |
主軸上下移動電機(Y軸) |
Kw |
1.5 |
|
數 |
主軸前后移動電機(Z軸) |
Kw |
1.5 |
|
|
滑枕前后移動電機(W軸) |
Kw |
1.5 |
|
|
A軸滑臺回轉電機 |
Kw |
1.5 |
|
|
B軸回轉臺分度電機 |
Kw |
1.5 |
|
|
機床電機總功率 |
Kw |
32 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
數控回轉工作臺載重 |
KG |
700 |
|
|
數控回轉工作臺面積(長X寬) |
mm |
500X500 |
|
其 |
冷卻液壓力范圍 |
Mpa |
2～11 |
|
它 |
冷卻液流量范圍 |
L/min |
6～110 |
|
|
機床外形尺寸(長X寬X高) |
mm |
4500X2700X2800 |
|
|
機床重量 |
ton |
7 |
|
|
數控系統 |
|
三菱M70數控系統 |
|
|
|
|
|
