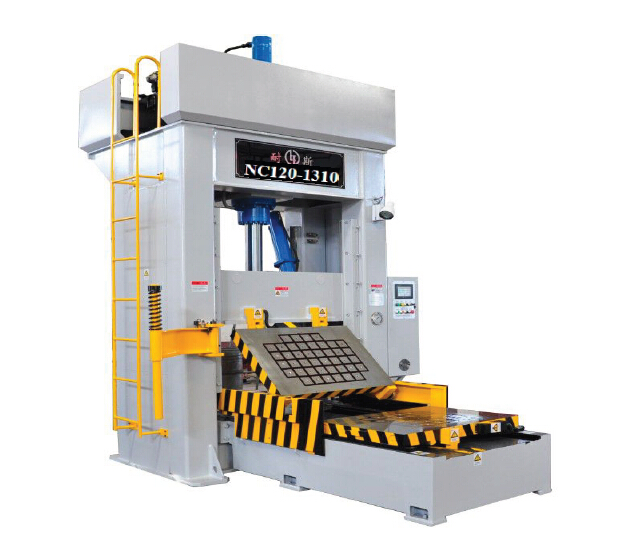

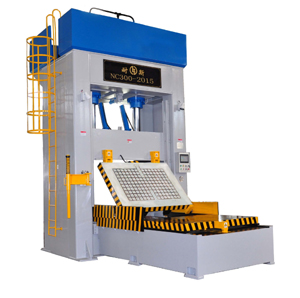

東莞耐斯機械近期傾力打造功能最強大的NC系列合模機是耐斯公司針對中、大型模具，專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
耐斯NC立式合模機特點：
1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。
350噸立式磁盤合模機技術規格書
NC系列合模機是我公司針對中、大型模具，專推出的一款新型立式合模機
。該種機型在傳統立式合模機的基礎上作了重大的技術改進。該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。采用PLC控制，人機界面操作簡便、快捷、安全可靠。整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，精度可長期保持。
350噸立式磁盤合模機主要技術參數表
| NC350-2518 | |
| 最大合模力（T） | 350 |
| 最大提升力（T） | 80 |
| 主油缸最大行程 | 2000 |
| 開?？臻g（mm） | 2100±50 |
| 翻轉角度（度） | 0-180° |
| 最大容模尺寸 | 2500X1800 |
| 整機占地尺寸 | 7300X6200X7150 |
| 快速上升/下降速度（mm/sec） | 70±10 |
| 慢速上升/下降速度（mm/sec） | 25 |
| 上工作臺承重能力 | 10 |
| 下工作臺承重能力 | 25 |
| 頂出能力 | 12 |
| 頂出缸行程 | 200 |
| 電機功率（KW） | 22 |
| 下工作臺移出行程 | 4000 |
| 機床重量 | 55左右 |
| 檢驗項目 | 測量方法 | 檢測標準 |
| 平行度 | 工作臺平行度（壓力10Kg/cm²，等高塊9點法測量) | ≦0.05mm/1000mm |
| 重復定位精度 | 連續測量三次，以最大值為準 | ≤ 0.05mm |
九、設備主要配置表
液壓部分
| 序號 | 配件名稱 | 品牌或產地 |
| 1 | 油泵 | 榆次油研 |
| 2 | 比例閥 | 泰豐 |
| 3 | 插裝閥 | 泰豐 |
| 4 | 電磁換向閥 | 榆次油研 |
| 5 | 節流閥 | 榆次油研 |
| 6 | 單向閥 | 榆次油研 |
| 7 | 背壓閥 | 榆次油研 |
| 8 | 電磁溢流閥 | 榆次油研 |
| 9 | 電機 | 國產知名品牌 |
| 10 | 壓力表 | SKON |
| 11 | 聯軸器 | 國產知名品牌 |
| 12 | 主油缸 | 長江液壓件廠 |
| 13 | 各種密封圈 | 進口 |
| 序號 | 名稱 | 產地 |
| 1 | PLC | 日本OMRON |
| 2 | 人機界面 | 臺灣weinview |
| 3 | 接觸開關 | 日本富士 |
| 4 | 空氣開關 | 日本三菱 |
| 5 | 接近開關 | Autonics |
| 6 | 行程開關 | 日本OMRON |
| 7 | 光幕 | SENSORC:SSG20-500960 |
耐斯合模機與國內外同型號合模機性能對照表
| 耐斯合模機 | 國內外其他型號合模機 | |
| 工作臺部分 | 下工作臺在移出機構（復合式伸縮油缸）的作用下沿下平臺上的移出導軌水平運動，下工作臺回位后通過定位裝置實現定位及鎖緊。 | |
| 上工作臺在翻轉油缸作用下翻轉成一定角度，然后滑臺下降，上工作臺沿翻轉導軌翻轉180度后置于水平位置。 | ||
| 操作系統 | 1.觸摸式人機界面，文字提示，方便簡單，一目了然，液壓系統中的壓力采用比例閥控制，并且整個系統各動作間具有完全互鎖功能，當操作錯誤時，機器不會執行指令，而會報警 | 傳統的多按鍵結構，操作繁鎖，且無法手動調節壓力 |
| 2.系統采用比例調壓，可根據合模壓力需要，選用不同的壓力 | 無法準確控制壓力數值 | |
| 3.具有試頂針功能（標準配置） | ||
| 4.裝有編碼器，可準確的控制模具上升和下降尺寸 | ||
| 主機架構 | 1.此機機架、滑臺均采用優質A3鋼板焊接而成，焊后采用振動時效去應力處理，鋼度好，變形量小，精度穩定 | |
| 2.機器內側四條導軌采用球墨鑄鐵、經時效后手工刮研而成，精度高、耐磨、不易變形。導軌與滑臺之間有自潤滑滑塊，無須潤滑 | ||
| 3.移出工作臺采用油缸移出，兩邊導軌采用優質王牌鋼加工而成 | ||
| 液壓系統 | 1.液壓系統采用滑臺自重下降，降低了系統壓力，具有節能效果。該系統還具有低壓保護功能，以防止小的碰穿和插穿件的損傷。另外本機還具有國內獨一 | |
| 液壓系統 | 無二的快速?zèng)_壓功能，使壓印紅丹效果好。該系統采用了獨特的吸震裝置，減小液壓沖擊，保證設備精度,本機采用插裝閥系統,反應快,問題少. | 無快速?zèng)_壓功能； 無吸震功能 |
| 2.翻轉油缸，油管使用高壓油管，并設有壓力調節閥和平衡閥。當出現油管突然爆裂等意外狀況時，可有效的控制上工作臺運行速度，無任何危險 | ||
| 3.主要液壓件均使用中日合資，榆次油研公司， | ||
| 4.密封圈均使用日本進口品牌 | ||
| 5.左或右機架后側裝有一組預備油缸接口 | ||
| 復位控制 | 1.移出工作臺兩側裝有一對限位塊，控制工作臺上下或左右偏差 | |
| 2.下工作臺底部和尾部各安定位裝置兩套，保證了下工作臺的復位精度，不超過+/-0.02mm | ||
| 容模尺寸 | 工作臺尺寸即是最大容模尺寸，有效節約了空間 | 壓板式受壓板螺絲限制，實際容模尺寸比工作臺小 |
| 安全保護 | 1.設備上部裝有一套防落機構，當上工作臺回到位時，該裝置自動鎖緊，防止意外 | |
| 2.設備后面裝有一對紅外線保護裝置（光幕），當有異物進入時，電機停止運轉，安全系數高 | ||
| 3.機架前后各安裝一組防落支架，當防落支架進入工作臺下時電機自動停止運轉，防落支架未從工作臺下移出時電機無法啟動 | ||
| 4.具有低壓保護功能，防止碰穿、插穿件的損壞，同時還有防壓保護功能，當模具內有異物時禁止加壓并報警 | 無異物防破壞模具功能 |
1、工作制度：三班制生產，每班8小時，每年工作不低于300個工作日，可24小連續運轉。
2、供電標準：1）、三相四線380V AC 50Hz 電壓波動范圍±10%。
3、工作環境溫度：-20-40ºC能正常工作，工作溫度：10-60 ºC，相對濕度：10-90%。
4、液壓油推薦使用無灰型長城L-HM46#抗磨液壓油、殼牌Shell(telles oil46#）液壓油、美孚mobil (DTE25)液壓油或以上等級即可。
350噸磁盤合模機技術資料
設備出廠時，提供以下資料：（見另冊）
1、機床外形圖，基礎圖；
2、機床電氣接線圖；
3、機床液壓原理圖；
4、操作說明書及機床維護、維修說明；
5、隨機附件及工具明細表；
6、機床出廠精度檢驗單；
7、易損件清單。
350噸磁盤合模機安裝、調試
安裝調試和最終驗收在買方現場進行，安裝調試由我方負責，買方給予配合。最終驗收由雙方共同進行。
安裝調試：
1、簽定合同10天內我方向買方提供設備地基圖，由買方負責按圖施工做好地基。設備就位時澆灌地腳螺栓用的沙、石、水泥等材料由買方提供。
2、設備到貨安裝時我方向買方提供技術資料、使用說明等。
3、我方派遣技術人員負責設備的安裝、調試工作。
4、我方在設備發出時，買方應做好如下工作：
①、參與安裝調試的人員；
②、設備安裝場地準備完畢；
③、買方負責準備設備所用的電纜線：4x10mm2 （由買方根據需要長度定）、100A電源空開、L-HM46#液壓油2300升（11桶），水、電、氣等聯接到位；
④、買方準備調試所需模具。
5、我方在機床到位前一周與買方進行各項準備工作的確認。
6、設備抵達買方工廠后，卸車及就位費用由買方負責，我方負責技術指導工作
十五、售后服務和技術支持
在產品的售后服務方面，我公司牢固樹立了“想顧客所未想，急顧客之所急，讓所有顧客都滿意和放心”的服務理念，切實做到了“產品未動，服務先行。產品買到哪里，售后服務點就盡量延伸到哪里。”目前公司已在江蘇蘇州、浙江黃巖、重慶、天津、廈門等地設有辦事處，并建立了一支技術精湛的售后服務隊伍。我們對客戶的服務承諾是：
1、整機質保期壹年，終身維修服務。在質保期內出現各類故障我方及時免費維修，對非人為造成的各類零件損壞及時免費更換。
2、我方在接到買方故障報修信息后，維修人員1小時內電話響應，24小時內到達買方現場排除故障。
3、我方在質保期內定期對設備進行訪查一次（電話或現場），做好記錄，并指導買方進行有效的使用，保證合模機的良好運轉。
4、讓客戶真真切切地享受到“每次服務都超越客戶期望”的服務宗旨所帶來的實惠。
5、以下情況不屬于正常的保修范圍，在此情況下，買方必須承擔所更換的零件費用，我方免費提供安裝調試等技術服務：
A、買方操作者使用不當而造成的設備損壞。
B、買方對設備進行拆卸、移位時不慎造成的損壞。
C、由于火災、水災、地震等不可抗力原因而造成的損壞。
6、質保期外，我方提供終身有償維修服務，服務費用只收取所更換零件費、交通費及人工費。
