詳細說明
|
|

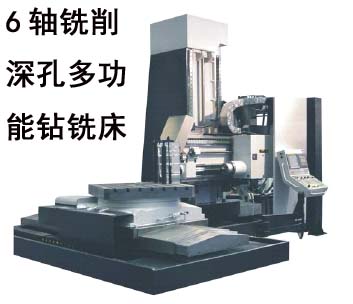

NCS6Z系列六軸多功能數控鉆銑床，集銑削、深孔加工于一體，讓一次裝夾實現多面多工序加工成為可能。 1、主軸（A軸）向上15度，向下25度高精度旋轉。
2、主軸具有強力銑削功能（可安裝刀盤）。
3、可配噴吸鉆，實現高效率、高精度、高光潔度的大孔加工，光潔度可達0.4~0.8。
4、機床主體均為高強度鑄件，具有高強度、高剛性，為機床的平穩運行提供有效保證。
使用行業：模具、機械制造行業，主要用于復雜零件的銑削，深孔加工。
|
NC6Z3015-1500六軸多功能深孔鉆參數
| NO | 項 目 | 單 位 | 規格參數 | |||
| X軸(工作臺行程) | mm | 3000 | ||||
| 加 | Y軸(滑板行程) | mm | 1500 | |||
| 工 | W軸(立柱行程) | mm | 800 | |||
| 行 | A軸(方滑枕旋轉) | 度 | 主軸頭向上15度,向下25度 | |||
| 程 | 槍鉆最大鉆孔深度 | mm | 1500 | |||
| 噴吸鉆最大鉆孔深度 | mm | 1000 | ||||
| 主軸軸心至工作臺面距離 | mm | 0-1500 | ||||
| 加 | 主軸最高轉速 | rpm | 4000 | |||
| 工 | 快速進給(X,Y,Z,W軸) | m/min | 10 | |||
| 速 | 工作臺最高轉速 | rpm | 18.8 | |||
| 度 | 方滑枕最高轉速 | 度/分 | 215 | |||
| 主軸電機 | kW | 18.5/22(30min) | ||||
| X軸進給電機 | N.m | 40 | ||||
| 動 | Y軸進給電機 | N.m | 40 | |||
| 力 | Z軸進給電機 | N.m | 40 | |||
| 參 | W軸進給電機 | N.m | 30 | |||
| 數 | A軸進給電機 | N.m | 30 | |||
| B軸進給電機 | N.m | 40 | ||||
| 機床總功率 | kW | 80 | ||||
| 鉆 孔 直 徑 |
槍鉆鉆孔直徑 | mm | F 3~F 35 | |||
| 噴吸鉆鉆孔直徑 | mm | F 18~F 65 | ||||
| 冷卻液壓力范圍 | Mpa | 槍鉆2～11 噴吸鉆1.0～1.7 | ||||
| 冷卻液壓力范圍 | L/min | 槍鉆6～110 噴吸鉆163 | ||||
| 回轉工作臺尺寸 | mm | 2400X1800 | ||||
| 工作臺負重 | ton | 30 | ||||
| 主軸端錐度 | BT50 | |||||
| 機床外形尺寸(L×W×H) | mm | 8890X8150X4800 | ||||
| 機床總重量 | ton | 45 | ||||
| 機床控制系統 | 新代系統、三棱系統 | |||||
